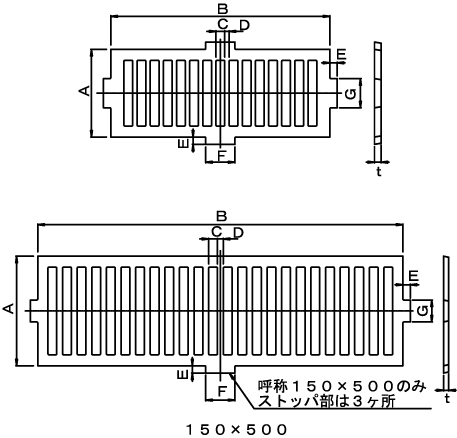

※150×500のみ上部突起なし
該当規格 | 呼称 | A | B | t | C | D | E | F | G | 材質 | 開口面積(mm2) |
---|---|---|---|---|---|---|---|---|---|---|---|
100×500 | 100 | 500 | 7 | 12 | 6 | 9 | 30 | 30 | FC150 | 20,100 | |
120×300 | 120 | 300 | 9 | 12 | 6 | 9 | 40 | 40 | FC150 | 16,200 | |
150×300 | 150 | 300 | 9 | 12 | 6 | 9 | 40 | 40 | FC150 | 21,600 | |
● | 150×500 | 150 | 500 | 7 | 12 | 8 | 10 | 40 | 30 | FC200 | 34,500 |
▲ | 170×420 | 170 | 420 | 9 | 12 | 6 | 9 | 40 | 40 | FC200 | 37,000 |
