防水層用床上掃除口:CKB-S 座板と金具枠天端までの寸法について
製品分類 床排水金物・通気金物 分類番号 P091210

防水層用床上掃除口:CKB-S 座板と金具枠天端までの寸法Fを下表に示します。
(2009総合カタログ第4刷よりP.607の寸法表にF寸法を追加します。)

床上掃除口CKB-S

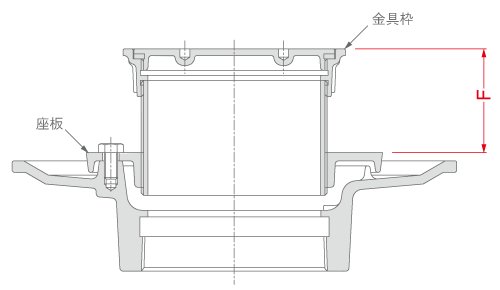

CKB-S 断面図
寸法表
呼称
F
40(1 12 吋) 52〜77
50(2)
65(2 12 55〜80
80(3)
100(4) 58〜80
125(5) 58〜83
150(6)
