床タイル用マーカーの取付穴加工寸法および接着剤の使用量の目安について
- 製品分類：視覚障害者誘導用マーカー
- 分類番号：P020903
- 更新日：―
視覚障害者誘導用マーカーの床タイル用の
・取付穴加工寸法は、
点状突起の場合：直径7.5mm
深さ15〜20mm線状突起の場合：直径10mm・深さ15〜20mm としてください。
点状突起の場合、穴加工が大きいと配置ズレが生じる可能性があります。
線状突起の場合、大きめの穴加工を行わないと穴加工の精度によりマーカーのアンカー（あし）が穴に入らない可能性があります。
・取付穴加工寸法は、
点状突起の場合：直径7.5mm
深さ15〜20mm線状突起の場合：直径10mm・深さ15〜20mm としてください。
点状突起の場合、穴加工が大きいと配置ズレが生じる可能性があります。
線状突起の場合、大きめの穴加工を行わないと穴加工の精度によりマーカーのアンカー（あし）が穴に入らない可能性があります。

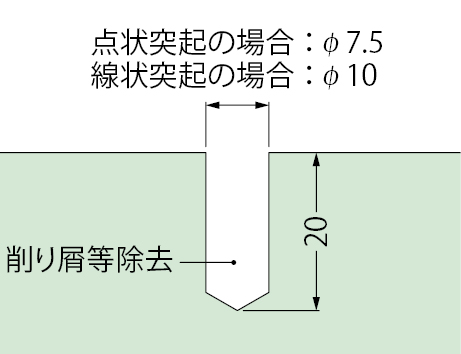

＜穴加工＞
墨出しに基づき、床に穴を開けます。
穴開け後、削り屑をきれいに取り除きます。
〜注意〜
・穴加工は、穴の位置がずれないように正確に行ってください。
・加工後の穴の掃除は必ず行ってください。掃除を行わないと、接着不良の原因となります。
墨出しに基づき、床に穴を開けます。
穴開け後、削り屑をきれいに取り除きます。
〜注意〜
・穴加工は、穴の位置がずれないように正確に行ってください。
・加工後の穴の掃除は必ず行ってください。掃除を行わないと、接着不良の原因となります。

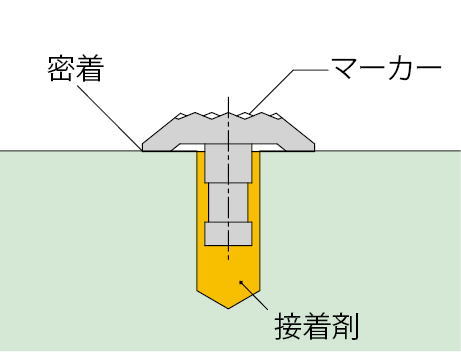

＜接着固定＞
加工穴に接着剤を充填し、マーカーを差し込みます。
接着剤が硬化するまでマーカーを床面に密着させ養生します。
・接着剤の使用量の目安は、
点状突起の場合：約2ｇ/穴（φ7.5×20の場合）
線状突起の場合：約3ｇ/穴（φ10×20の場合）程度です。
例えば、JM-1Aを1,000個施工する場合には、2,000ｇ=2kgとなります。
JM-3Aを1,000個施工する場合には、足が3本あるため9,000ｇ=9kgとなります。
※弊社推奨接着剤
加工穴に接着剤を充填し、マーカーを差し込みます。
接着剤が硬化するまでマーカーを床面に密着させ養生します。
・接着剤の使用量の目安は、
点状突起の場合：約2ｇ/穴（φ7.5×20の場合）
線状突起の場合：約3ｇ/穴（φ10×20の場合）程度です。
例えば、JM-1Aを1,000個施工する場合には、2,000ｇ=2kgとなります。
JM-3Aを1,000個施工する場合には、足が3本あるため9,000ｇ=9kgとなります。
※弊社推奨接着剤
