製図における寸法記号について
製品分類:資料編
分類番号:P021002
更新日:―

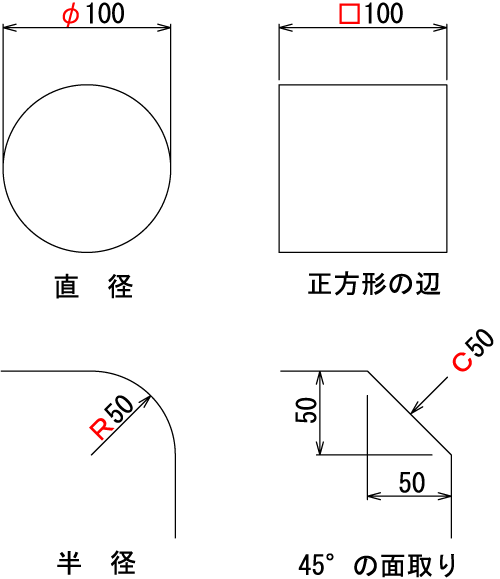

製図においてよく使われる寸法記号の意味・用法は下記の通りです。
区 分
記号
呼び方
意 味
参考
直径
φ
まる(ファイ)
円の直径の寸法
半径
R
あーる
円の半径の寸法
radius
正方形の辺
□
かく
正方形の一辺の寸法
45°の面取り
C
しー
45°の面取りの寸法
chamfer
JIS Z 8317 製図における寸法記入方法の規格に基づいています。
