スクリーナー


極細目のユニバーサルデザインです。

排水機能とスクリーン(ふるい)機能、クリーナー(ゴミ取り)機能を持たせた商品です。 上面に滑り止め加工を施し、すきまを細くすることにより、誰もが安全にスクリーナーの上を通行できるユニバーサルデザインです。
スクリーナー

スクリーナーの製品特徴

メンテナンスが容易

すきまが2mm(ステンレス製)または3mm(鋳鉄製)と細いため、落葉や小石、ゴミなどは蓋の上で留まり、水だけが落下し、排水溝内の掃除、メンテナンスが容易になります。

SCN-E

ユニバーサルデザイン

すきまをステンレス製は2mm、鋳鉄製は3mmと細く設定することでキャスター・ベビーカー・車いす・ハイヒール・杖などがスムーズに通行でき、また、上面に凹凸加工を施すことにより、滑りにくくて安全です。 SCN-E

高耐食性(ステンレス製)

材質をSUS304にすることにより、耐食性を高めています。

優れた強度

SCN-Eは、メインバーの両端がサイドバーに溶接されているため、十分な強度を有しています。

SCN-E
SCN-PSCN-Mは、スクリーン内側のサポートロッドと外側のスクリーンワイヤーが全交点で溶接されているため、十分な強度を有しています。 SCN-M
GMS-6GMS-2は、強靭なダクタイル鋳鉄FCD500、または、ねずみ鋳鉄FC200を採用。総重量6トン、あるいは2トンの車両が通過しても、十分耐える強度を有しています。 GMS

目詰まりしにくい構造

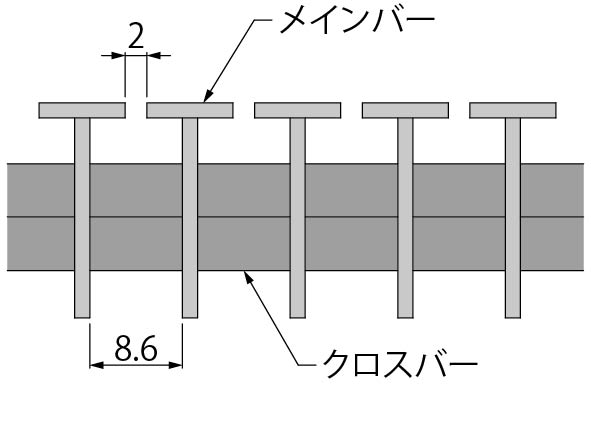

SCN-EはメインバーにTバーを使用することで、表面のすきまが狭く、裏面が広くなるため目詰まりを防ぐことができます。

SCN-E

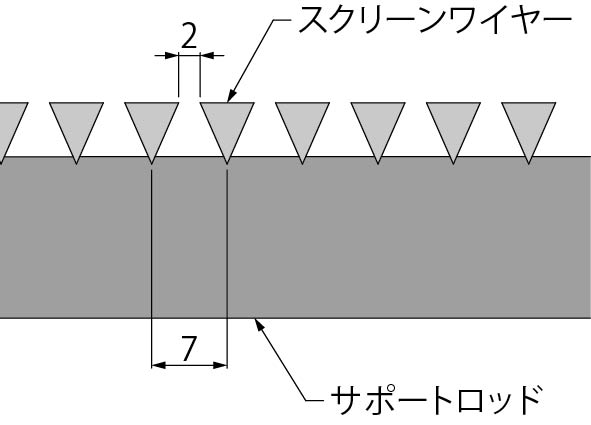

SCN-PSCN-Mは、スクリーンワイヤーを逆三角形の断面形状とすることにより、表面のすきまが狭く、裏面側が広くなる構造で、砂の目詰まりを防ぐことができます。 SCN-P


外構用 廉価版 スクリーナー SCN-E

SCN-E 製品写真

SCN-E
  • メインバーに溶接Tバーを使用したタイプです。
  • 従来品のSCN-Pより大幅に価格を下げたタイプです。
  • サイドバーがあることにより、スクリーナー同士の重なりを防ぎます。
  • すきま2mmと細いためゴミ等がスクリーナーの上で留まり、排水溝の掃除が容易になります。また、キャスター・ベビーカー・車いす・ハイヒール・杖などでの歩行がスムーズになります。
  • スクリーナーの種類

    外構用

    歩道や人工地盤などでご利用いただけます。
    表面に滑り止め模様を施しているため、雨天時でも安全に通行ができます。
    SCN-E

    屋内用

    駅構内や店舗の内部などでご利用いただけます。
    すきまが2mmと細いため、ベビーカーや車いすがスムーズに通行できます。
    SCN-P

    玄関マット用

    オフィスビルや店舗の出入口などでご利用いただけます。
    靴底についた砂埃や小石などを落とすことができます。
    SCN-M

    みぞ用

    建物まわりの道路などでご利用いただけます。
    鋳鉄製のスクリーナーは、総重量6トン、あるいは2トンの車両が通過しても耐える強度があります。
    GMS-2

    材質

    スクリーナーは、ステンレス製と鋳鉄製の2種類を設定しています。

    ステンレス製

    JIS G4305に定める冷間圧延ステンレス鋼板SUS304・JIS G4308に定めるステンレス鋼線材を使用しています。

    鋳鉄製

    JIS G5501に定めるねずみ鋳鉄品第3種FC200・JIS G5502に定める球状黒鉛鋳鉄品FCD500を使用しています。

    強度基準

    強度 荷重 載荷板 基準・規格 該当製品
    歩行用 5.0kN/u 等分布荷重 道路橋示方書 歩道等の群集荷重 SCN-E
    3.5kN/u 等分布荷重 建築基準法施行令 第85条 積載荷重 SCN-PSCN-M
    T-2 7.8kN 200×160mm 総重量2,000kgfまでの車両の乗り入れが可能 GMS-2
    T-6 23.5kN 200×240mm 総重量6,000kgfまでの車両の乗り入れが可能 GMS-6

    防滑性能について

    カネソウスクリーナーは、JISの試験方法に基づいた試験において、滑り抵抗係数C.S.R=0.4以上を確保しており、安全にお使いいただけます。
