EXジョイント建物用

アルミニウム製 建物用エキスパンションジョイント
先付 外壁−外壁コーナー

Gタイプ:変位性能 50%
標準長さ:3000mm


AX23-300G

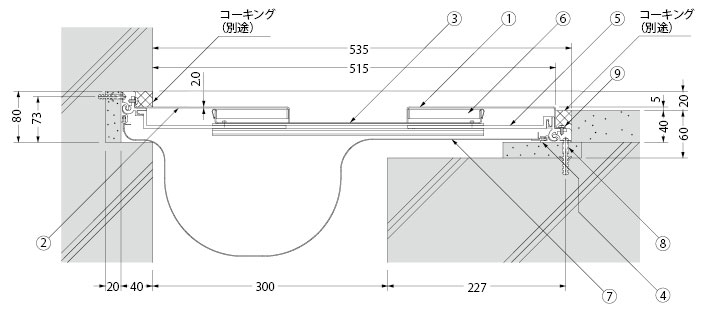

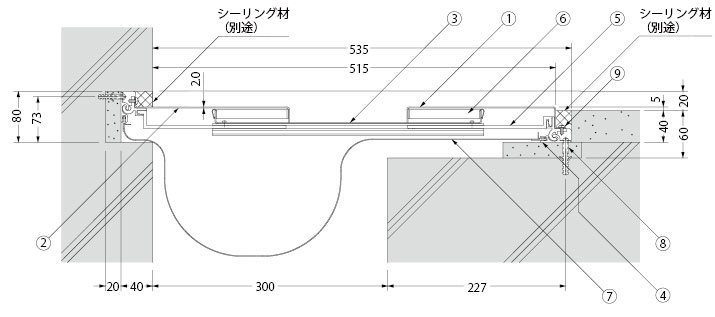

製品図面

AX23-300G

部品構成

  1. アウトカバーA
    材質:A1100P 処理:陽極酸化塗装複合被膜
  2. アウトカバーB
    材質:A1100P 処理:陽極酸化塗装複合被膜
  3. インカバー
    材質:A1100P 処理:陽極酸化塗装複合被膜
  4. フレーム
    材質:A6063S 処理:陽極酸化塗装複合被膜
  5. ホルダー
    材質:A6063S 処理:陽極酸化塗装複合被膜
  6. 板バネ
    材質:SUS304
  7. 補助シート
    材質:軟質ポリ塩化ビニル
  8. ナイロンプラグ
    材質:ナイロン
  9. ドリルねじ
    材質:SUS

設計情報等

  • 可動量
  • SX22

  • 両端を支持するホルダー形状の採用により、背面よりカバーを保持し、カバーの変形を防ぐ構造です。


価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面・施工要領書等
AX23−300G 75,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
※価格は1m当りの材料価格です。尚、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1か所あたりの材料価格は、(当該製品のm価格)×50%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
※許容変位性能は、±(建物クリアランス/2)です。
