EXジョイント建物用

アルミニウム製 建物用エキスパンションジョイント 床−内壁

Gタイプ:変位性能 50%


AX56A
AX56AH耐火型(遮熱性能および遮炎性能)
AX56AL耐火型(遮炎性能)

製品写真

AX56A

製品特徴

  • アルミニウム製の床−内壁用エキスパンションジョイントです。

耐火型も設定しております。

  • 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。

製品図面

AX56A−50G・100G

AX56A

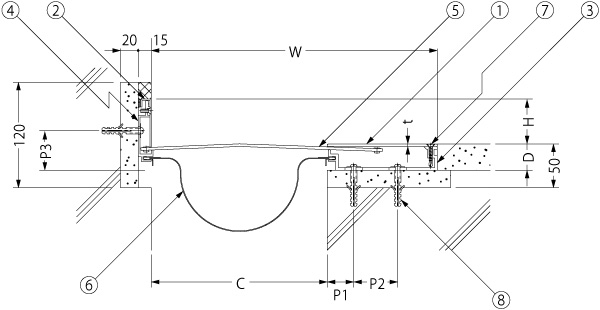

AX56A−150G・200G

AX56A

耐火型

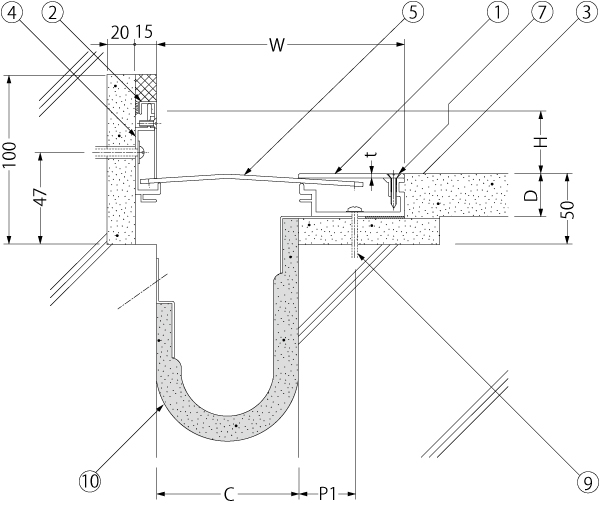

AX56AH・AX56AL−50G・100G

AX56A

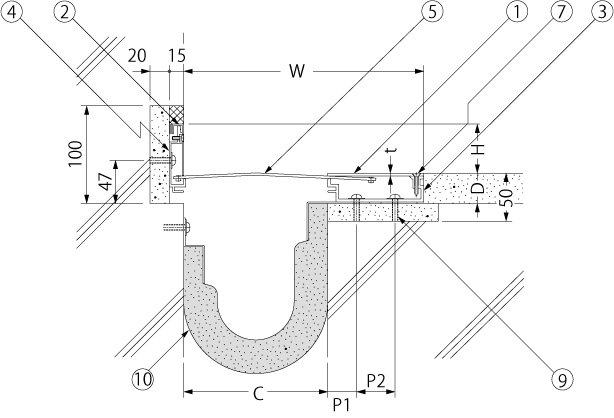

AX56AH・AX56AL−150G・200G

AX56A

    部品構成

  1. カバーA
    材質:A6063S 処理:陽極酸化塗装複合被膜
  2. カバーB
    材質:A6063S 処理:陽極酸化塗装複合被膜
  3. フレームA
    材質:A6063S 処理:陽極酸化塗装複合被膜
  4. フレームB
    材質:A6063S 処理:陽極酸化塗装複合被膜
  5. スライドプレート
    材質:A6063S 処理:陽極酸化塗装複合被膜
  6. 補助シート
    材質:軟質ポリ塩化ビニル
  7. 皿小ネジ
    材質:SUS
  8. ナイロンプラグ
    材質:ナイロン
  9. コンクリートネジ 5×45
    材質:SUS
  10. 耐火帯
    材質:アルカリアースシリケートウール

    設計情報等

  • 可動量

    AX56A

    ※±Zの値はエンドカバー(オプション)を付けた場合です。
    X方向の変位量<単位:mm>
    呼称 +X -X
    50G 15 25
    100G 25 40
    150G 45 55
    200G 50 70
  • 設計荷重:歩行用(3.5kN/u)
  • 外廊下用
    床用EXジョイントを屋外に面した廊下などに使用する場合に適した、補助シートをフレームの下に巻き込むタイプを受注生産品にて用意しております。
    ご注文の際に「外廊下用」とご指示ください。
    ※カバー下部に止水が必要な場合は、別途止水設計に基づき樋工事を施してください。

    SX66

  • 耐火帯
  • Hタイプ 遮熱性能および遮炎性能
    厚み:25mm
    定尺:2000mm

    Lタイプ 遮炎性能
    厚み:12.5mm
    定尺:2000mm

    ※耐火帯の仕様についてはこちらをご覧ください。
  • 取り付け上の注意
    床用EXジョイントAX56Aを温度差が大きくなるような場所に取り付ける場合、必ずカバーとカバーの間およびカバー両端部に隙間を設けてください。
    隙間はカバーの長さ3000mmに対し3mm確保してください。隙間を設けないと、温度上昇に伴い、カバーが膨張し、カバーが変形したりカバーが外れてしまう恐れがあります。
  • 木造建築用も製作します。
    木造建築に使用される場合は取付下地をご指示ください。取付下地に合った固定ネジを用意しております。

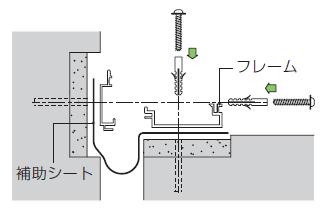

  • 壁面後付の納まり
    SX56A


Gタイプ(変位性能50%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC W D H t P1 P2 標準長さ
AX56A(H/L)−50G 50 100 30 51.5 3.0 25 3000
AX56A(H/L)−100G 100 175 30 51.5 3.0 40 3000
AX56A(H/L)−150G 150 250 31 50.5 4.0 30 40 3000
AX56A(H/L)−200G 200 325 31 50.5 4.0 30 50 3000

価格(消費税は含まれておりません)

AX56A
製品符号−呼称 価格(円/m) 図面・施工要領書等
AX56A−50G 15,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
AX56A−100G 25,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
AX56A−150G 30,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
AX56A−200G 36,200 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品

耐火型

AX56AH 遮熱性能および遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
AX56AH−50G 30,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
AX56AH−100G 44,400 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
AX56AH−150G 54,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
AX56AH−200G 60,200 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品

AX56AL 遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
AX56AL−50G 29,600 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
AX56AL−100G 42,300 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
AX56AL−150G 52,400 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
AX56AL−200G 57,700 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。尚、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※内壁と床の取合部エンドカバー1か所あたりの材料価格は、(内壁のm価格)×30%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
※許容変位性能は、±(建物クリアランス/2)です。
