センタースリット　スリット幅60mm

Ｕ字溝用スリットみぞ蓋　掃除口　敷地内用　スライドスクリューロック式
細目タイプ（すきま6mm）　滑り止め模様付　ステンレス製スリット／スチール製枠

適用荷重：T-14、T-2
製品符号：BCITSC-E　S=60 スリットすきま6mm（P=10）

製品写真

BCITSC

製品の特徴

  • 直線部と統一したデザインにより、舗装路面全体のデザインを崩さずに U字溝開口幅全面を開放できる掃除口を設置できます。
  • スリット蓋は、ロック金具で蓋本体に固定できます。
  • 厚さ60mmの舗装材が充填できます。
  • JIS A 5372 推奨仕様E-1 U形側溝に適合します。
  • 強度はT-14用とT-2用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

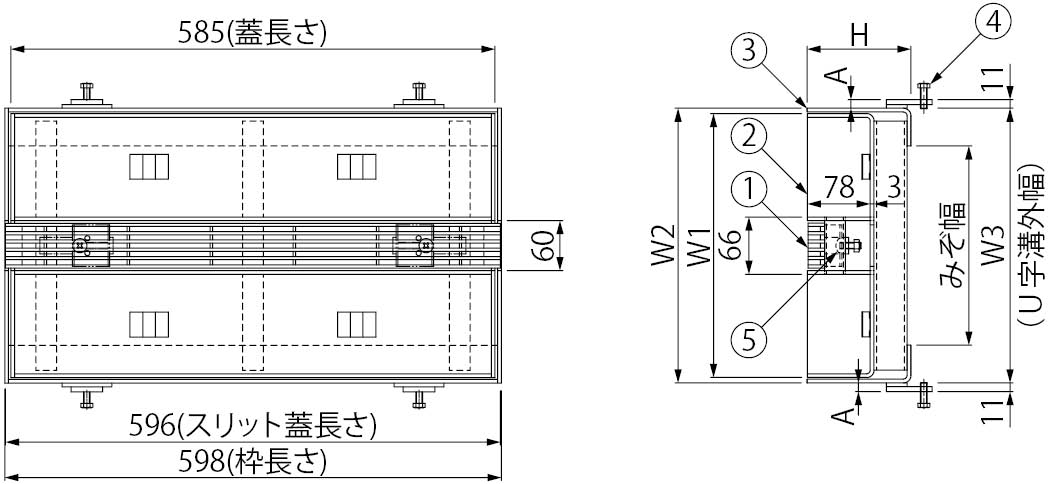

製品図面

BCITSC

スリット蓋寸法図

BCITSC

部品構成

  1. スリット蓋
    材質：SUS304
  2. 蓋本体
    材質：SPHC
    処理：溶融亜鉛めっき
  3. 受枠
    材質：SPHC
    処理：溶融亜鉛めっき
  4. 六角ボルト（M8×25）
    材質：SS400
    処理：電気亜鉛めっき
  5. ロック金具
    材質：SUS304

別売部品

設計情報

  1. 歩行用としては、「T-2仕様」をご使用ください。

注文・発注情報

  1. ご注文の際は、製品符号・呼称をご指示ください。
    ＜例＞
    T-2・みぞ幅240用の場合
    BCITSC-2E-2460　S=60

寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅 W1 W2 W3 A H 蓋質量（kg） 舗装材充填時の質量
（約・kg）		 枠質量（kg）
14E-1560 T-14 150 200 211 210 10.5 125 11.8 24 6.2
14E-1860 T-14 180 240 251 250 10.5 125 12.8 30 6.6
14E-2460 T-14 240 320 331 330 10.5 125 15.0 40 7.4
14E-3060 T-14 300 390 401 400 10.5 125 16.8 47 8.0
2E-1560 T-2 150 200 211 210 10.5 110 10.9 23 5.6
2E-1860 T-2 180 240 251 250 10.5 110 11.8 28 6.0
2E-2460 T-2 240 320 331 330 10.5 110 13.7 38 6.7
2E-3060 T-2 300 390 401 400 10.5 110 15.2 46 7.3

価格

適用荷重 製品符号 呼称 価格（円/枚） 価格
（円/組）		 図面・取扱説明書等
蓋 枠
T-14 BCITSC-14E 1560 43,700 10,500 54,200 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
BCITSC-14E 1860 44,800 11,700 56,500 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
BCITSC-14E 2460 48,000 13,400 61,400 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
BCITSC-14E 3060 50,600 14,000 64,600 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
T-2 BCITSC-2E 1560 38,000 9,600 47,600 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
BCITSC-2E 1860 39,400 10,400 49,800 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
BCITSC-2E 2460 42,700 12,100 54,800 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
BCITSC-2E 3060 44,200 12,800 57,000 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
※価格には消費税は含まれておりません。
