ボーダースリット

U字溝用スリットみぞ蓋 集水桝蓋 敷地境界用 スリット幅60mm
細目タイプ(すきま6mm) 滑り止め模様付 スチール製スリット
スチール製枠

BKITTW-E S=60 スリットすきま6mm(P=9)

製品写真

BKITTW S=60

製品の特徴

  • ボーダースリット直線部と統一したデザインにより、舗装路面全体のデザインをくずさずに、集水桝を設置できます。
  • スリット蓋は、蓋本体に溶接固定された一体構造です。
  • 厚さ60mmの舗装材が充填できます。
  • 強度はT-14用とT-2用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

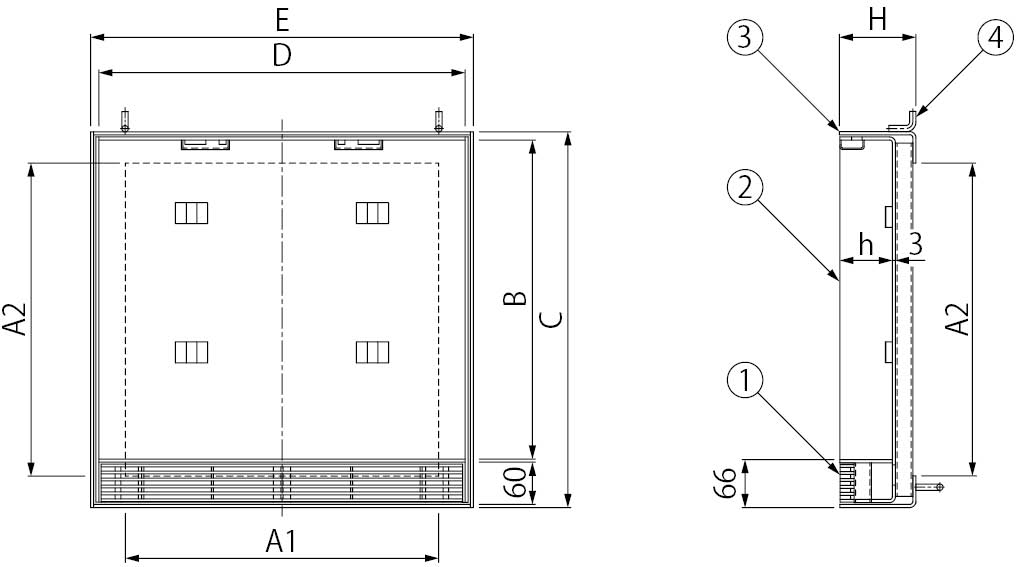

製品図面

BKITTW S=60

BKITTW S=60


    部品構成

  1. スリット蓋
    材質:SS400
    処理:溶融亜鉛めっき
  2. 蓋本体
    材質:SPHC
    処理:溶融亜鉛めっき
  3. 受枠
    材質:SPHC
    処理:溶融亜鉛めっき
  4. アンカー
    材質:SS400
    処理:溶融亜鉛めっき

    設計情報

  • 歩行用としては、「T-2仕様」をご使用ください。
  • 蓋の開閉には、E型ハンドルをご使用ください。

    注文・発注情報

  • ご注文の際は、製品符号・呼称をご指示ください。
    <例>T-2・桝内径300・スリット幅60mm用の場合
       BKITTW-2E-300 S=60

寸法表<単位:mm>

呼称 適用荷重 桝内径 A1 A2 B C D E H h 蓋質量(kg) 舗装材充填時の質量
(約・kg)
枠質量(kg)
14E-300 S=60 T-14 300×300 300 300 323.6 400 380.6 400 125 67.8 13.1 32 6.7
14E-450 S=60 T-14 450×450 450 460 483.6 560 530.6 550 125 67.8 22.5 61 9.1
14E-500 S=60 T-14 500×500 500 510 533.6 610 580.6 600 125 67.8 27.9 74 10.0
14E-600 S=60 T-14 600×600 600 610 633.6 710 680.6 700 125 67.8 37.5 102 11.7
2E-300 S=60 T-2 300×300 300 300 323.6 400 380.6 400 110 77.8 11.9 33 6.0
2E-450 S=60 T-2 450×450 450 460 483.6 560 530.6 550 110 77.8 20.3 64 8.3
2E-500 S=60 T-2 500×500 500 510 533.6 610 580.6 600 110 67.8 22.5 69 9.1
2E-600 S=60 T-2 600×600 600 610 633.6 710 680.6 700 110 67.8 30.4 95 10.6


BKITTW-E S=60 スリットすきま6mm(P=9)価格(消費税は含まれておりません)

適用
荷重
製品符号 呼称 価格(円/枚) 価格
(円/組)
図面・取扱説明書等
T-14 BKITTW 14E-300 S=60 17,900 12,800 30,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図
BKITTW 14E-450 S=60 33,100 16,900 50,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図
BKITTW 14E-500 S=60 41,800 17,800 59,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図
BKITTW 14E-600 S=60 50,300 19,400 69,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図
T-2 BKITTW 2E-300 S=60 14,500 11,500 26,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図
BKITTW 2E-450 S=60 27,700 13,700 41,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図
BKITTW 2E-500 S=60 31,700 15,000 46,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図
BKITTW 2E-600 S=60 41,600 17,200 58,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
