ルーフドレン関連製品

ステンレス製 防塵網 外廊下排水・たて引き用ルーフドレン用

製品符号CK-A
バルコニー・廊下・踊場用

製品写真

CK-A

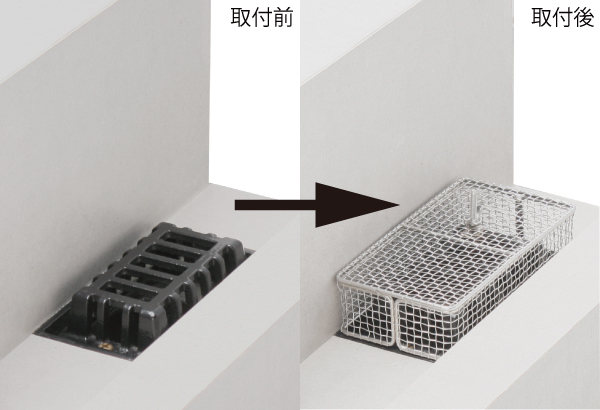

納まりイメージ


CK

※上記の写真のルーフドレンは、EMZ-1です。

製品の特徴

  • 枯葉や落ち葉をはじめとする、ゴミなどが雨水排水管に流入することを防ぐ、外廊下排水用ルーフドレンEMA-1,EMA-2用の防塵網です。(EMAの呼称50と75のどちらにもお使いいただけます。)
  • バルコニーや廊下、踊場等でご使用ください。
  • 専用の取付クリップにより、ルーフドレンのストレーナーに簡単に固定できます。

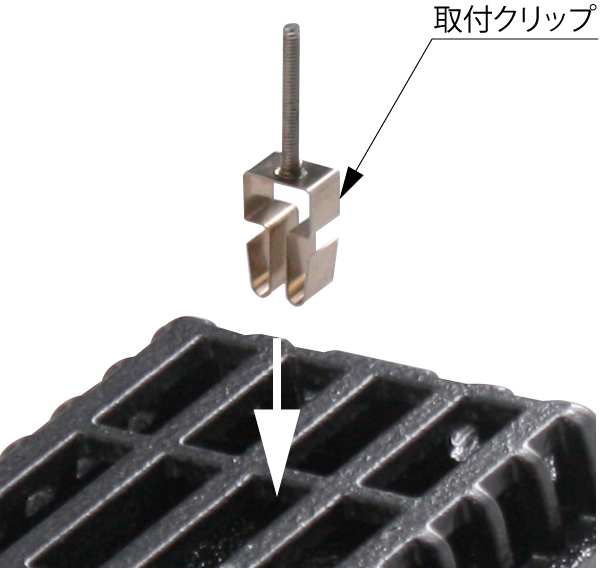

  • 取付クリップ
  • 網は、Φ0.7×5メッシュです。
    ※メッシュとは
    1インチ(25.4mm)の長さの間にある網目の数を示します。
    例)Φ0.7×5メッシュは、線径が0.7mmで、1インチ内に網目の数が5つとなります。
  • 防塵網メッシュ

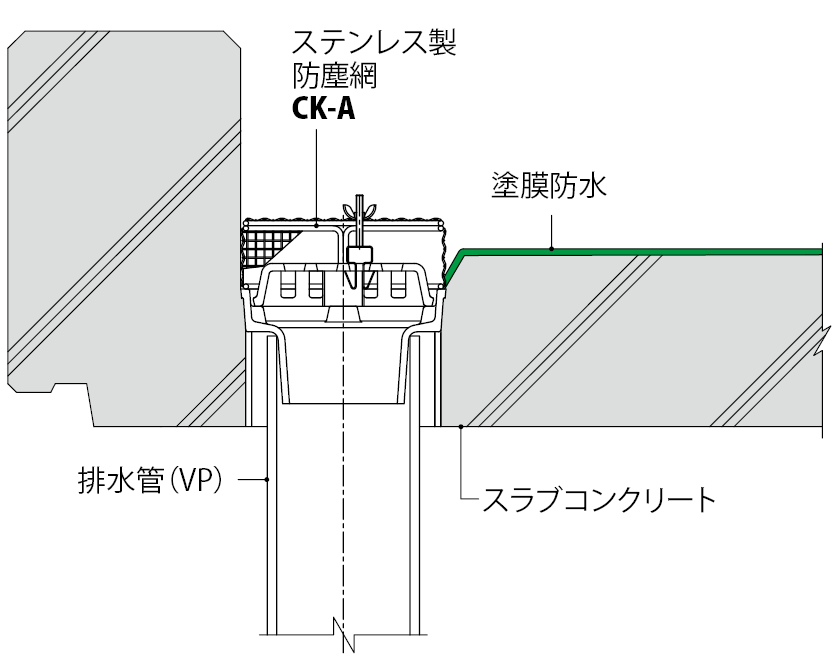

納まり図


CK-A

拡大図


製品図面

CK-A


    部品構成

  1. 金網
    材質:SUS304
  2. 補強棒
    材質:SUS304
  3. 取付クリップ
    材質:SUS304CSP
  4. 蝶ナット
    材質:SUS304

    設計情報

  • 呼称50/75は、同機種のルーフドレンの呼称50および呼称75に使用できます。

寸法表<単位:mm>

呼称 A B H
50/75 197 117 40


価格

製品符号−呼称 価格(円/個) 図面・施工要領書等
CK-A-50/75 14,600 cad図面dxf図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
