床排水金物

非防水用 床上掃除口 ステンレス製

鋼管ねじ込用
製品符号:CKA-S

製品写真

CKA-S

製品の特徴

  • 表面は非鏡面仕上のため、写り込みません。

規格対照表

規格名称 記号 サイズ
日本鋳鉄ふた・
排水器具工業会規格
JCW203 / COA(SU) 40・50・65・80・100
公共建築設備工事標準図
(機械設備工事編)
COA 40・50・65・80・100

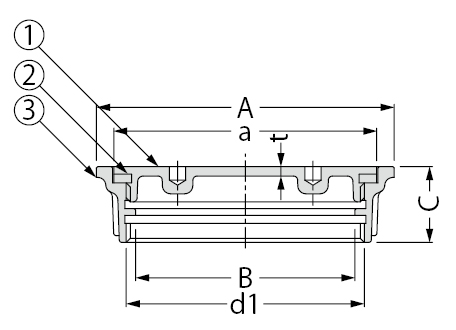

製品図面

CKA-S

部品構成


  1. 材質:SCS13
  2. パッキン
    材質:クロロプレンゴム
  3. 金具枠
    材質:SCS13

別売部品

  • 蓋開閉ハンドル CM

寸法表<単位:mm>

呼称 A a B C t ねじ径d1
40(1 1/2吋) 65 52 40 24 3 Rp1 1/2
50(2) 80 67 50 24 3 Rp2
65(2 1/2) 95 82 65 28 3.5 Rp2 1/2
80(3) 110 97 80 28 3.5 Rp3
100(4) 135 122 100 28 4 Rp4
125(5) 160 147 125 30 4.5 Rp5
150(6) 185 172 150 30 5 Rp6
※Rpは管用平行めねじ(JIS B 0202)を表します。

価格

製品符号−呼称 価格(円/個) 図面等
CKA-S-40 6,800 ご使用願い図
CKA-S-50 9,400 ご使用願い図
CKA-S-65 9,500 ご使用願い図
CKA-S-80 11,900 ご使用願い図
CKA-S-100 15,000 ご使用願い図
CKA-S-125 22,800 ご使用願い図
CKA-S-150 29,500 ご使用願い図
※価格には消費税は含まれておりません。
