床排水金物
防水層用（アスファルト防水）床上掃除口 ステンレス製
鋼管ねじ込用製品写真
製品の特徴
- 表面は非鏡面仕上のため、写り込みません。
規格対照表
| 規格名称 | 記号 | サイズ |
|---|---|---|
| 日本鋳鉄ふた・ 排水器具工業会規格 |
JCW203 / COB（SU） | 40・50・65・80・100 |
| 公共建築設備工事標準図 （機械設備工事編） |
COB | 40・50・65・80・100 |

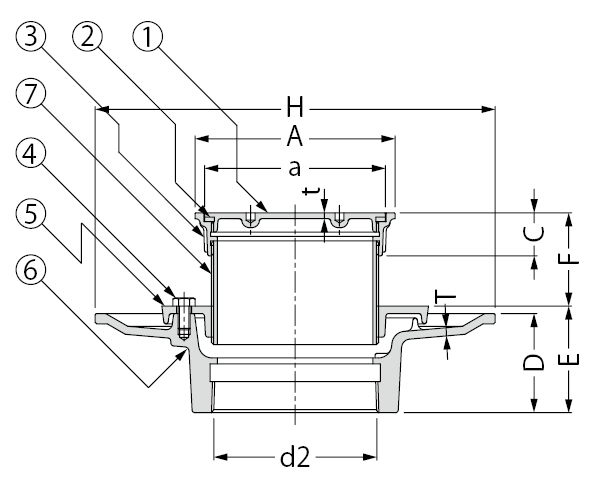

製品図面
部品構成
- 蓋
材質：SCS13 - パッキン
材質：クロロプレンゴム - 金具枠
材質：SCS13 - ボルト
材質：SS400
処理：電気亜鉛めっき - 座板
材質：FC150
処理：樹脂系塗装 - 防水受つば
材質：FC150
処理：樹脂系塗装 - 調節管
材質：SGP
処理：電気亜鉛めっき
別売部品
- 開閉ハンドル CM
注文・発注情報
- 調節管は長さ70mmです。
寸法表＜単位：mm＞
| 呼称 | A | a | C | t | ねじ径d2 | D | E | F | H | T |
|---|---|---|---|---|---|---|---|---|---|---|
| 40（1 1/2吋） | 65 | 52 | 24 | 3 | Rc1 1/2 | 52 | 57 | 52〜77 | 190 | 5 |
| 50（2） | 80 | 67 | 24 | 3 | Rc2 | 55 | 60 | 52〜77 | 210 | 5.5 |
| 65（2 1/2） | 95 | 82 | 28 | 3.5 | Rc2 1/2 | 59 | 64 | 55〜80 | 230 | 5.5 |
| 80（3） | 110 | 97 | 28 | 3.5 | Rc3 | 62 | 67 | 55〜80 | 240 | 5.5 |
| 100（4） | 135 | 122 | 28 | 4 | Rc4 | 67 | 72 | 55〜80 | 270 | 6 |
| 125（5） | 160 | 147 | 30 | 4.5 | Rc5 | 71 | 76 | 58〜83 | 305 | 6 |
| 150（6） | 185 | 172 | 30 | 5 | Rc6 | 74 | 79 | 58〜83 | 330 | 6 |
価格
| 製品符号−呼称 | 価格（円/個） | 図面等 |
|---|---|---|
| CKB-S-40 | 12,800 |  |
| CKB-S-50 | 15,900 | |
| CKB-S-65 | 17,900 | |
| CKB-S-80 | 21,500 | |
| CKB-S-100 | 26,900 | |
| CKB-S-125 | 43,800 | |
| CKB-S-150 | 53,100 | |
