- グラウンドマンホール（下水道用鉄蓋）
- CMZ-25
カネソウのグラウンドマンホール情報はこちら
鉄蓋製品の強度基準はこちらをご覧ください。
製品符号：CMZ-25
※価格には消費税は含まれておりません。
情報BOX用鉄蓋
テーパ構造型 蝶番式 ノンスリップタイプ 一般型 情報BOX用鉄蓋
適用荷重：T-25 グレードA鉄蓋製品の強度基準はこちらをご覧ください。
製品写真
製品の特徴
- 鉄蓋の表面に独自の鋳出形状を施したノンスリップタイプです。
滑り抵抗値BPNについてはこちら - 使用区分
製品符号 主な使用場所 CMZ-25 道路一般
製品図面
アンカーボルト取付寸法
ロック部詳細図
部品構成
- 蓋
材質：FCD700
処理：樹脂系塗装 - 蝶番
材質：FCD600
処理：樹脂系塗装 - キャップ
材質：クロロプレンゴム - 受枠
材質：FCD600
処理：樹脂系塗装 - ロック
材質：FCD500
処理：樹脂系塗装 - ロックボルト
材質：SCS13 - ロックキャップ
材質：クロロプレンゴム
別売部品
施工上の注意

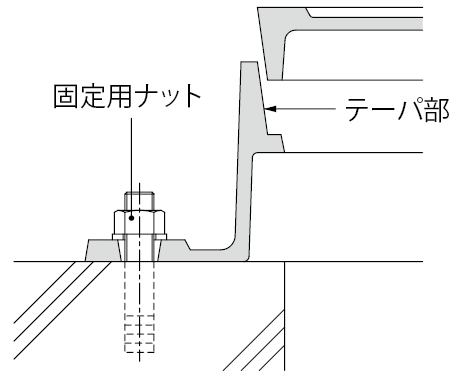

- 受枠の固定用ナットは締めすぎると受枠が変形するため、工具は使用せず、手締めで均等に締め込んでください。
- 固定後、蓋および受枠のテーパ部の付着物を完全に取り除いた後、受枠に蓋を入れ、受枠の変形がないことを確認してください。
- 蓋を受枠にセットする場合、蓋の外周上面を均等にたたくなどして、しっかりと受枠にはめ込んでください。
情報BOXとは
- CATV用ケーブルや光ファイバー等、通信ネットワークを都市間で中継する道路管理用通信管路です。
施工情報
- 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。
- 受枠の施工はボルト固定(M16アンカーボルト・別売)で行うことをおすすめします。
寸法表＜単位：mm＞
| 呼称 | A | B | C | D | H | t | L |
|---|---|---|---|---|---|---|---|
| 600 | 600 | 600 | 764 | 622 | 100 | 9 | 700 |
| 750 | 750 | 750 | 940 | 772 | 100 | 9 | 890 |
質量・破壊荷重・適用荷重＜載荷板：200×500＞
| 呼称 | 質量（kg） | 適用荷重 | 破壊荷重 |
|---|---|---|---|
| 600 | 78 | T-25 | 700kN（約71,400kgf）以上 |
| 750 | 115 | T-25 | 700kN（約71,400kgf）以上 |
価格
| 製品符号−呼称 | 価格（円/組） | 図面・施工要領書等 |
|---|---|---|
| CMZ-25-600 | 96,400 |     |
| CMZ-25-750 | 193,400 | |
| 製品名 | 価格（円/組） | 図面・施工要領書等 |
|---|---|---|
| 専用開閉ハンドル | 40,700 | |
