カラー舗装用鉄蓋(化粧用鉄蓋)

タイル用 鋳鉄目地 連結タイプ 一般形 充填深さ40mm

適用荷重:輪荷重5トン
鉄蓋製品の強度基準はこちらをご覧ください。
製品符号:CRV

製品写真

CRV

製品の特徴

  • 蓋を連続して設置することができます。
  • C.C.BOX用鉄蓋として使用できます。

製品図面

CRV

A部詳細図

CRV

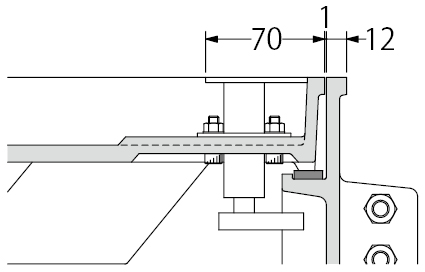

ロック部詳細図

CRV

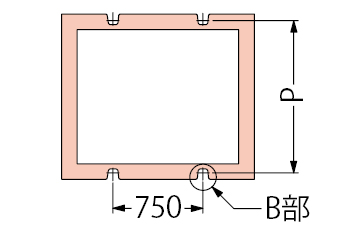

アンカーボルト取付寸法

CRV

B部詳細

CRV


部品構成


  1. 材質:FCD700
    処理:樹脂系塗装
  2. ロックユニット
    材質:SUS304

  3. 材質:FCD500
    処理:樹脂系塗装
  4. パッキン
    材質:クロロプレンゴム
  5. エンドプレート
    材質:FCD500
    処理:樹脂系塗装

別売部品

設計情報

  1. 蓋一枚(750mm)単位で連結できる構造のため、蓋を連続して設置することができます。また、CRTと組み合わせて連結することができます。

注文・発注情報

  1. 蓋の吊り上げには専用吊り上げボルト(別売)をご使用ください。
    また、開閉に便利な開閉機も用意しております。
    ご注文の際には必ず連結長さをご指示ください。
    <例>CRV-1020 L=3000

寸法表<単位:mm>

呼称 A A' B1 B' C C' D D' H h t P
770 1500 770 749 820 1560 930 1524 846 130 40 10 890
1020 1500 1020 749 1070 1560 1180 1524 1096 130 40 10 1140
1220 1500 1220 749 1270 1560 1380 1524 1296 130 40 10 1340

質量・破壊荷重・適用荷重<加重体:200×500>

呼称 質量(kg/組) 舗装材充填時の
蓋質量(約・kg/枚)
適用荷重 衝撃 破壊荷重
2枚1組
770 256 127 輪荷重5トン i=0.1 216kN以上
1020 312 170 輪荷重5トン i=0.1 216kN以上
1220 389 221 輪荷重5トン i=0.1 216kN以上
※寸法表および質量はL=1500の場合です。

価格

製品符号−呼称 価格 図面・施工要領書等
CRV-770 694,600 cad図面dxf図面DWG図面ご使用願い図
CRV-1020 798,400 cad図面dxf図面DWG図面ご使用願い図
CRV-1220 867,100 cad図面dxf図面DWG図面ご使用願い図
吊り上げ用ボルト 6,900
専用開閉ハンドル 20,400
※価格には消費税は含まれておりません。
