自動ドアガード

自動ドアガード ステンレス製 フラットバータイプ

DA2

製品写真

DA2

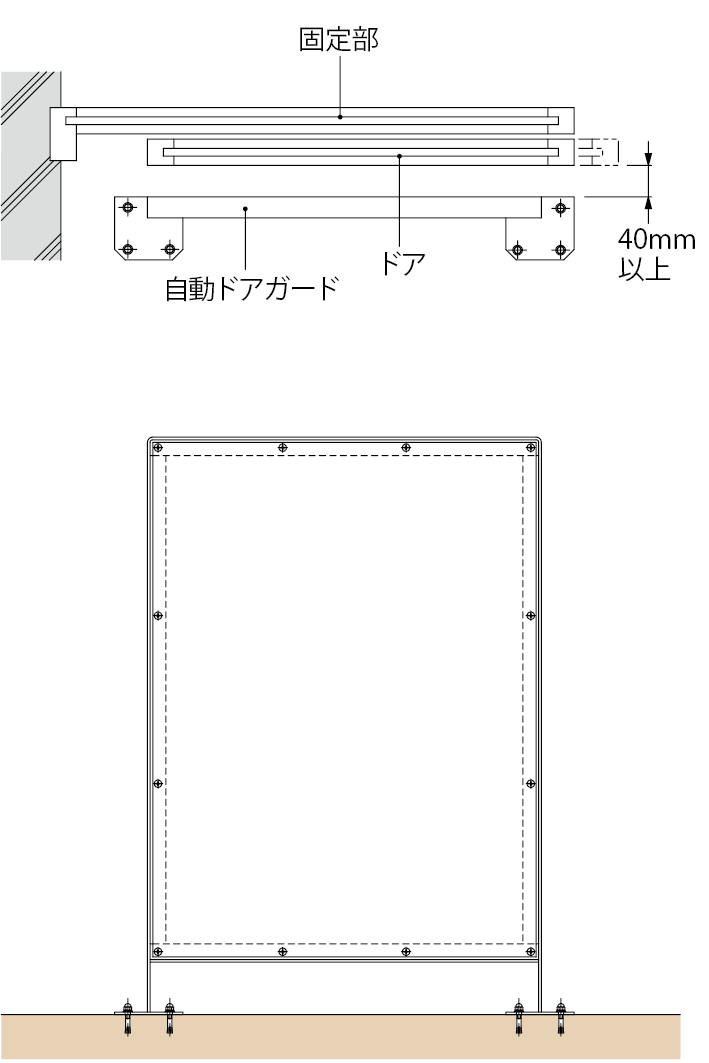

DA2 納まり図


DA2

製品の特徴

  • 自動ドアが開く時の可動範囲部に人が侵入したり、荷物を置かないようにするための防護柵です。
  • フレームはステンレスを採用。ヘアライン仕上げとすることでシャープな輝きを持たせ、エントランスのイメージを向上させます。
  • パネルにはクリアタイプのポリカーボネートを使用、強度と視界の確保に効果を発揮します。
  • フレームは打込型アンカーで固定する後付タイプです。

製品図面

DA2


    部品構成

  1. フレーム
    材質:SUS304  処理:ヘアライン仕上
  2. パネル
    材質:透明ポリカーボネート
  3. トラス小ねじ
    材質:SUS304
  4. 平座金
    材質:SUS304
  5. ばね座金
    材質:SUS304
  6. アンカーボルト
    材質:SUS304
  7. 六角袋ナットM8
    材質:SUS304
  8. ばね座金
    材質:SUS304
  9. 平座金
    材質:SUS304

    設計情報

  • 質量:13.7kg/組

    施工情報

  • 自動ドアガードは、荷重により、ガード上端部でたわみが生じます。
    自動ドアガードがドアと接触しないよう、40mm以上ドアから離して設置してください。(納まり図参照)

    注文・発注情報

  • 上記以外の寸法も製作可能です。各寸法をご指示ください。

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/組) 図面・施工要領書等
DA2−4H7A-AP 156,000 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
