クリーンピット

HACCP対応
サニタリートラフ用蓋
ステンレス製 細目ノンスリップタイプ オープンエンドグレーチング (すきま6mm)

DQ-W-15S

製品写真

DQ-W-15S

製品の特徴

  • 蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/uの等分布荷重に耐える仕様です。
  • 滑り抵抗係数C.S.R=0.4以上を確保したノンスリップタイプです。
  • グレーチングの両サイドをオープンエンドにすることにより、蓋と枠の間のゴミなどの滞留を少なくします。
  • すきま6mmの細目タイプです。

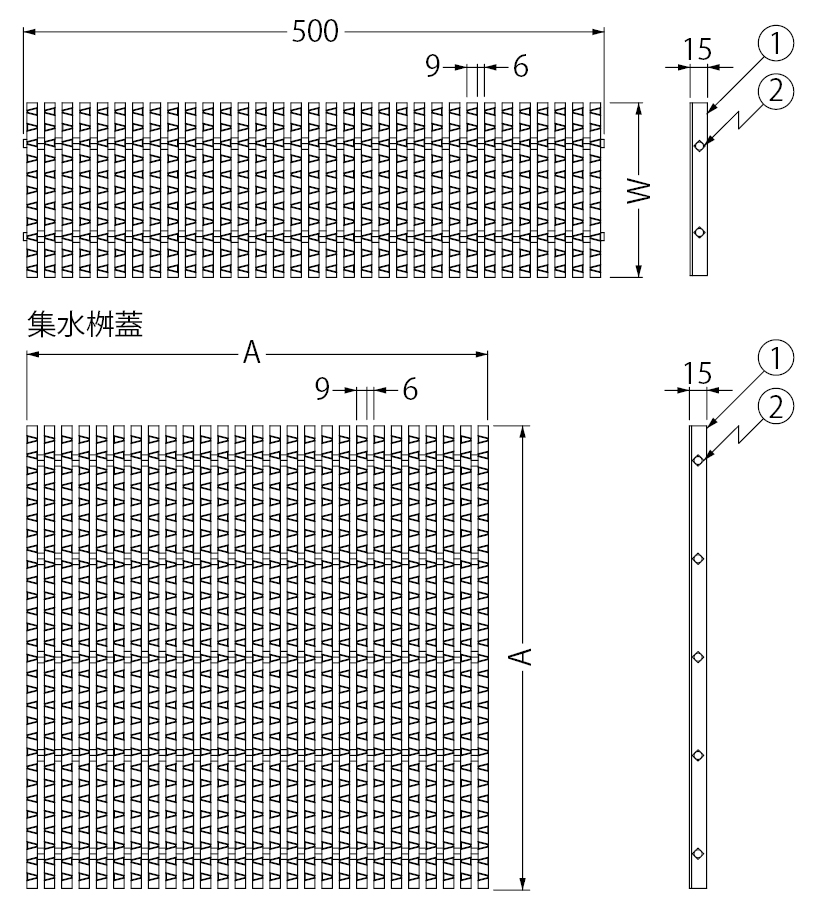

製品図面

DQ-W-15S
DQ-W-15S


部品構成

  1. メインバー 材質:SUS304
  2. クロスバー 材質:SUS304

    設計情報

  • 必ず、グレーチングの両サイドを受けてください。
  • サニタリートラフの90°コーナー、T字コーナー、十字コーナーに使用する場合は、ご相談ください。
  • サニタリートラフの90°コーナー、T字コーナー、十字コーナー、集水桝には、蓋ズレ防止のための突きあてプレートが必要です。

    注文・発注情報

  • 蓋の持ち上げにはD型ハンドルをご使用ください。

注意

素手で触れたり、素足で載るような場所には使用しないでください。

寸法表<単位:mm>

呼称 ピット幅 W 質量(kg)
150×500×15 100 150 1.9
200×500×15 150 200 2.3
250×500×15 200 250 2.8

集水桝の寸法表<単位:mm>

呼称 桝寸法 A 質量(kg)
350×350×15 300 350 2.8
400×400×15 350 400 3.6
450×450×15 400 450 4.5
500×500×15 450 500 5.8

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面等
DQ-W-15S 150×500×15 35,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
DQ-W-15S 200×500×15 39,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図
DQ-W-15S 250×500×15 44,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図

集水桝の価格(消費税は含まれておりません)

製品符号−呼称 価格(円/枚) 図面等
DQ-W-15S 350×350×15 20,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図
DQ-W-15S 400×400×15 30,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
DQ-W-15S 450×450×15 38,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図
DQ-W-15S 500×500×15 47,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図
