車止め

ステンレス製 固定式 後付タイプ 丸形ベースプレート(-AR)

製品符号:EA−AR(後付タイプ)

製品写真

EA 固定式タイプ

鎖用フック仕様

RC
両フック付

両フック付

RE
片フック付

片フック付

N
フックなし

フックなし

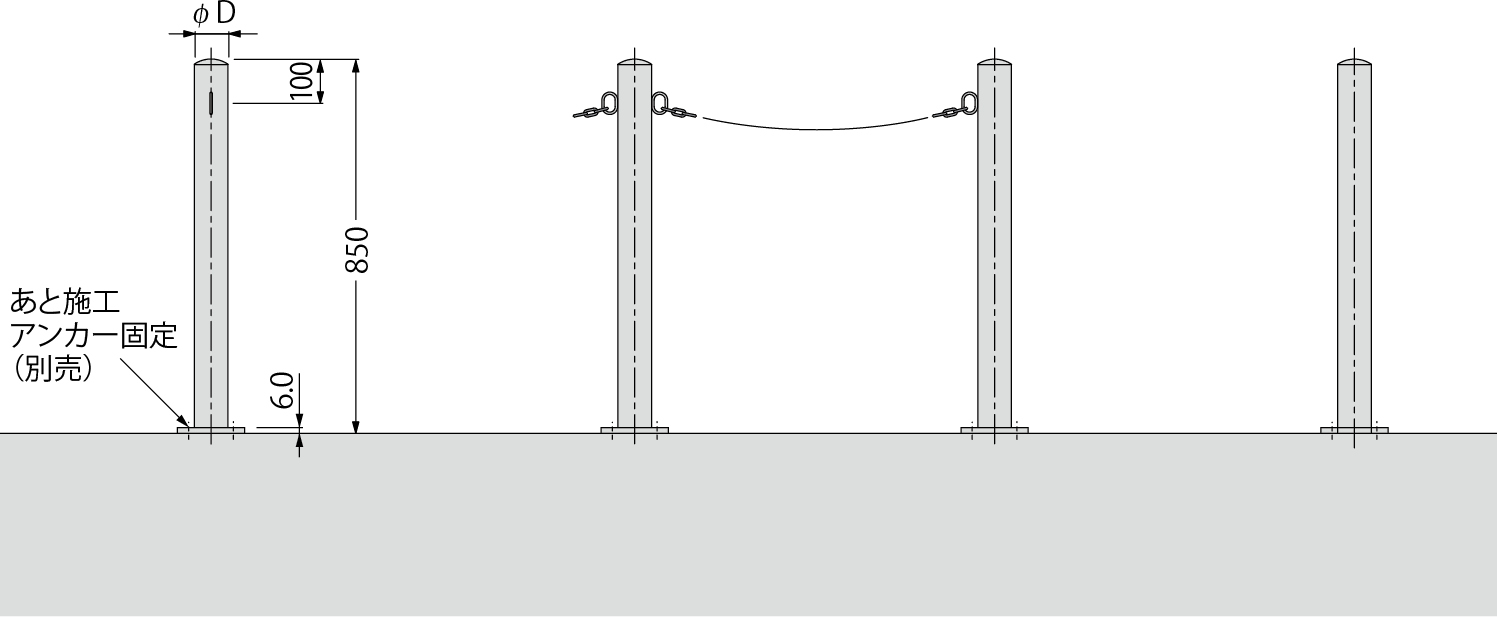

製品図面

EA-AR


ベースプレート


ベースプレート寸法表<単位:mm>

支柱径φD A P B プレート厚さ 適合アンカー
φ48.6 140 70 12 6 M10
φ60.5 180 100 12 6 M10
φ76.3 180 100 12 6 M10
φ101.6 250 150 15 6 M12
φ114.3 250 150 15 6 M12

部品構成

  1. 本体支柱
    材質:SUS304
    処理:ヘアライン仕上

設計情報

  1. フックなしの場合、方向性がなく、アンカー穴の位置を任意に決められます。

注文・発注情報

  1. 鎖が必要な場合は、鎖のサイズと車止めの取付ピッチをご指示ください。

ワンポイント情報

  1. 鎖座の寸法について

寸法・質量表<単位:mm>

両フック付 製品符号 片フック付 製品符号 フックなし 製品符号 支柱径φD 板厚 支柱質量(kg)
EA0485RC-AR EA0485RE-AR EA0485N-AR φ48.6 1.5 2.0
EA0685RC-AR EA0685RE-AR EA0685N-AR φ60.5 1.5 3.0
EA0785RC-AR EA0785RE-AR EA0785N-AR φ76.3 2.0 4.3
EA1085RC-AR EA1085RE-AR EA1085N-AR φ101.6 2.0 6.2
EA1185RC-AR EA1185RE-AR EA1185N-AR φ114.3 2.0 6.7

両フック付 価格

製品符号 価格(円/本) 図面・施工要領書等
EA0485RC-AR 34,600 CAD図面DXF図面DWG図面ご使用願い図
EA0685RC-AR 35,100 CAD図面DXF図面DWG図面ご使用願い図
EA0785RC-AR 40,600 CAD図面DXF図面DWG図面ご使用願い図
EA1085RC-AR 56,000 CAD図面DXF図面DWG図面ご使用願い図
EA1185RC-AR 83,700 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

片フック付 価格

製品符号 価格(円/本) 図面・施工要領書等
EA0485RE-AR 34,100 CAD図面DXF図面DWG図面ご使用願い図
EA0685RE-AR 34,600 CAD図面DXF図面DWG図面ご使用願い図
EA0785RE-AR 40,100 CAD図面DXF図面DWG図面ご使用願い図
EA1085RE-AR 55,500 CAD図面DXF図面DWG図面ご使用願い図
EA1185RE-AR 83,200 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

フックなし 価格

製品符号 価格(円/本) 図面・施工要領書等
EA0485N-AR 33,600 CAD図面DXF図面DWG図面ご使用願い図
EA0685N-AR 34,100 CAD図面DXF図面DWG図面ご使用願い図
EA0785N-AR 39,600 CAD図面DXF図面DWG図面ご使用願い図
EA1085N-AR 55,000 CAD図面DXF図面DWG図面ご使用願い図
EA1185N-AR 82,700 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
