車止め

ステンレス製 車止め 脱着式 蓋なし(-DO)

EA-DO(脱着式 蓋なし)

製品写真

EA 脱着式 蓋なしタイプ

鎖用フック仕様

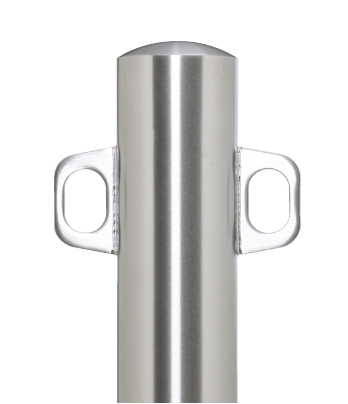

両フック付

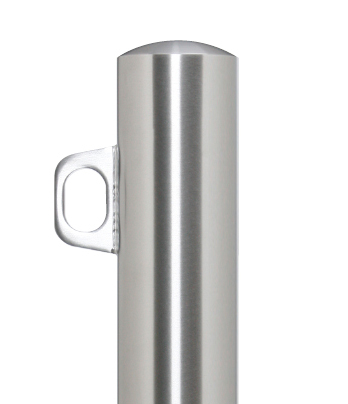

片フック付

フックなし

製品図面

EA 脱着式 蓋なしタイプ



    部品構成

  1. 本体支柱 材質:SUS304
            処理:ヘアライン仕上
  2. 埋設管 材質:スチール
         処理:溶融亜鉛めっき
    ※φ60.5の埋設管はステンレス製です。

    設計情報

  • 鎖が必要な場合は、鎖のサイズと車止めの取付ピッチをご指示ください。

寸法表・質量表

両フック付 製品符号 片フック付 製品符号 フックなし 製品符号 支柱径φD(mm) 板厚(mm) 支柱質量(kg)
EA0485C-DO EA0485E-DO EA0485N-DO 48.6 1.5 2.0
EA0685C-DO EA0685E-DO EA0685N-DO 60.5 1.5 2.3
EA0785C-DO EA0785E-DO EA0785N-DO 76.3 2.0 3.9
EA1085C-DO EA1085E-DO EA1085N-DO 101.6 2.0 5.1
EA1185C-DO EA1185E-DO EA1185N-DO 114.3 2.0 5.8


両フック付 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
EA0485C-DO 15,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
EA0685C-DO 16,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図
EA0785C-DO 20,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
EA1085C-DO 26,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図
EA1185C-DO 41,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図


片フック付 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
EA0485E-DO 15,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
EA0685E-DO 16,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図
EA0785E-DO 20,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
EA1085E-DO 26,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図
EA1185E-DO 41,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図


フックなし 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
EA0485N-DO 14,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
EA0685N-DO 14,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
EA0785N-DO 19,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
EA1085N-DO 24,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図
EA1185N-DO 38,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図
