カネソウのルーフドレン情報はこちら
製品符号：EAXA
使用場所：屋上
※Rcは管用テーパめねじ（JIS B 0203）を表します。
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン
よこ引き用 ALC用 ねじ込み式
アスファルト防水用（キャント付入隅用）使用場所：屋上
製品写真
EAXA-100 納まり図
製品の特徴
- パラペット立上り部分にキャントをご使用の場合に適しています。
キャントとは、防水層の剥離・破断を防ぐために立ち上がり入隅部に入れる成形コーナー材のことです。

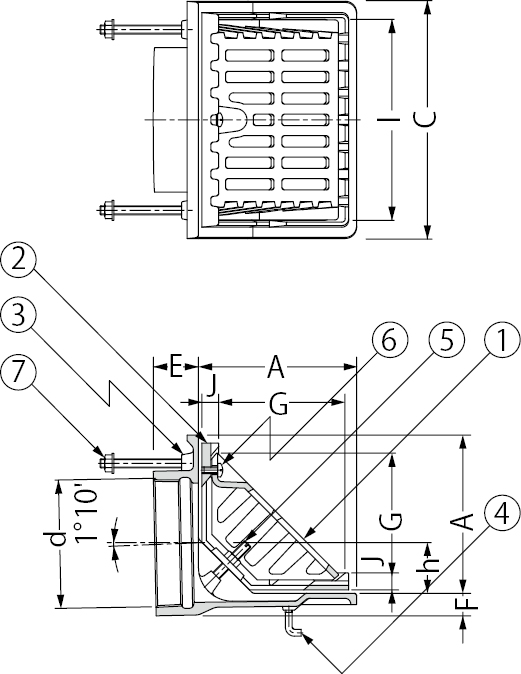

製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 防水層押え
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - アンカー
材質：SWRM8
処理：りん酸塩被膜 - ボルト
材質：C3602W - 丸小ねじ
材質：C2700W - ボルト
材質：SUS304
注文・発注情報
- ご注文の際はALCの厚さをご指示ください。
＜例＞EAXA-75 ALC厚さ150mm
ワンポイント情報
ALC加工寸法
ALC加工寸法表＜単位：mm＞
| 呼称 | a | b | c | h | k | m |
|---|---|---|---|---|---|---|
| 75 | 200 | 125 | 50 | 31 | 59 | 94 |
| 100 | 230 | 150 | 50 | 44 | 71 | 106 |
| 125 | 260 | 175 | 50 | 56 | 84 | 118 |
| 呼称 | n | P | D1 | D2 | D3 |
|---|---|---|---|---|---|
| 75 | 159 | 130 | 130 | 30 | 13 |
| 100 | 186 | 160 | 160 | 30 | 13 |
| 125 | 214 | 190 | 190 | 30 | 13 |
寸法表＜単位：mm＞
| 呼称 | A | C | ねじ径d | E | F | G | h | I | J |
|---|---|---|---|---|---|---|---|---|---|
| 75 | 115 | 180 | Rc3 | 35 | 20 | 87 | 31 | 147 | 15 |
| 100 | 140 | 210 | Rc4 | 40 | 20 | 112 | 44 | 177 | 15 |
| 125 | 165 | 240 | Rc5 | 44 | 22 | 136 | 56 | 205 | 15 |
ボルト・丸小ねじ寸法表
| 部番 | 品名 | サイズ75 | サイズ100 | サイズ125 | 数量 | 備考 |
|---|---|---|---|---|---|---|
| ⑤ | ボルト | M8×50 | M8×50 | M8×50 | 2 | 六角ナット付 |
| ⑥ | 丸小ねじ | M6×12 | M6×12 | M6×12 | 1 | － |
| ⑦ | ボルト | M8×l※ | M8×l※ | M8×l※ | 2 | 六角ナット・座金付 |
※l寸法＜単位：mm＞
| ALCの厚さ | l |
|---|---|
| 100 | 80 |
| 125 | 105 |
| 150 | 130 |
価格
| 製品符号 - 呼称 | 価格（円/個） ALCの厚さ150mm以下 |
図面・施工要領書等 |
|---|---|---|
| EAXA-75 | 10,900 |      |
| EAXA-100 | 13,500 | |
| EAXA-125 | 23,200 | |
