製品符号：EC−A（後付タイプ）
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
車止め
スチール製 固定式 後付タイプ（-A）
製品写真
鎖用フック仕様
RC
両フック付
両フック付
RE
片フック付
片フック付
N
フックなし
フックなし

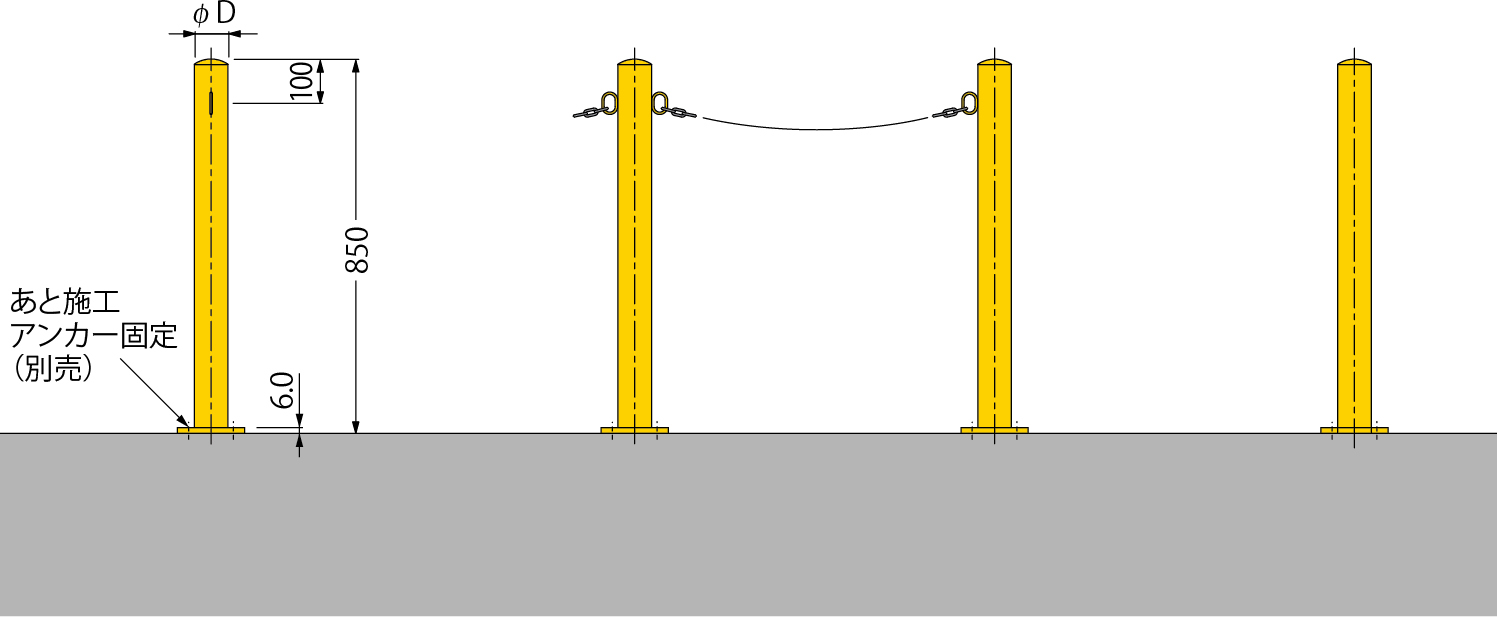

製品図面
ベースプレート
ベースプレート寸法表＜単位：mm＞
| 支柱径φD | A | P | φB | プレート厚さ | 適合アンカー |
|---|---|---|---|---|---|
| φ60.5 | 150 | 100 | 12 | 6 | M10 |
| φ76.3 | 150 | 100 | 12 | 6 | M10 |
| φ101.6 | 200 | 150 | 15 | 6 | M12 |
部品構成
- 本体支柱
材質：STK400
処理：焼付塗装
別売部品
- あと施工アンカー
注文・発注情報
- 固定用あと施工アンカーは別売となります。
- 鎖が必要な場合は、鎖のサイズと車止めの取付ピッチをご指示ください。
- ご注文の際は本体色（黄または白）をご指示ください。
受注生産品として茶も対応可能です。
ワンポイント情報
寸法・質量表＜単位：mm＞
| 両フック付 製品符号 | 片フック付 製品符号 | フックなし 製品符号 | 支柱径φD | 板厚 | 支柱質量（kg） |
|---|---|---|---|---|---|
| EC0685RC-A | EC0685RE-A | EC0685N-A | φ60.5 | 2.3 | 3.9 |
| EC0785RC-A | EC0785RE-A | EC0785N-A | φ76.3 | 2.8 | 5.4 |
| EC1085RC-A | EC1085RE-A | EC1085N-A | φ101.6 | 3.2 | 6.8 |
両フック付 価格
| 製品符号 | 価格（円/本） | 図面・施工要領書等 |
|---|---|---|
| EC0685RC-A | 16,500 |
|
| EC0785RC-A | 18,500 |
|
| EC1085RC-A | 22,800 |
|
片フック付 価格
| 製品符号 | 価格（円/本） | 図面・施工要領書等 |
|---|---|---|
| EC0685RE-A | 16,200 |
|
| EC0785RE-A | 18,200 |
|
| EC1085RE-A | 22,500 |
|
フックなし 価格
| 製品符号 | 価格（円/本） | 図面・施工要領書等 |
|---|---|---|
| EC0685N-A | 15,900 |
|
| EC0785N-A | 17,900 |
|
| EC1085N-A | 22,200 |
|
