車止め

外付フック型 スチール製 車止め 固定式

EC-K(固定式)

製品写真

EC 固定式 タイプ

鎖用フック仕様


両フック付

両フック付


片フック付

片フック付


フックなし

フックなし

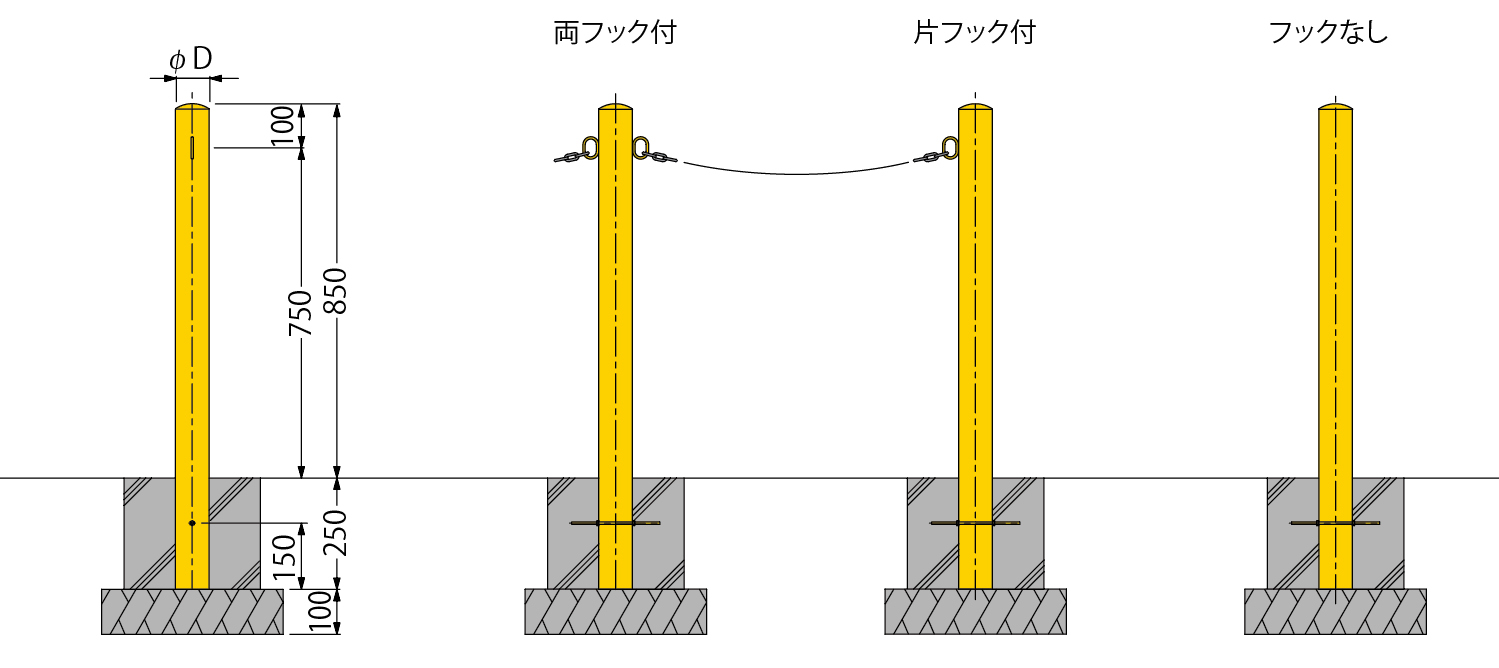

製品図面

EC 固定式 タイプ



    部品構成

  1. 本体支柱 材質:STK
            処理:溶融亜鉛めっき+焼付塗装

    注文・発注情報

  • 鎖が必要な場合は、鎖のサイズと車止めの取付ピッチをご指示ください。
    ご注文の際は本体色(黄または白)をご指示ください。
    受注生産品としてダークブラウンも対応可能です。
    支柱にベースプレートを溶接固定した後付タイプも製作できます。
    EC

寸法表

両フック付 製品符号 片フック付 製品符号 フックなし 製品符号 支柱径φD(mm) 板厚(mm) 支柱質量(kg)
EC0685C-K EC0685E-K EC0685N-K 60.5 2.3 3.6
EC0785C-K EC0785E-K EC0785N-K 76.3 2.8 5.6
EC1085C-K EC1085E-K EC1085N-K 101.6 3.2 8.5
EC1485C-K EC1485E-K EC1485N-K 139.8 4.5 16.5


両フック付 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
EC0685C-K 5,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EC0785C-K 6,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EC1085C-K 10,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EC1485C-K 24,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書


片フック付 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
EC0685E-K 5,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EC0785E-K 6,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EC1085E-K 10,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EC1485E-K 24,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書


フックなし 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
EC0685N-K 4,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EC0785N-K 6,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EC1085N-K 9,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EC1485N-K 23,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
