製品符号：ECSP-2
使用場所：屋上
※.Rcは管用テーパめねじ（JIS B 0203）を表します。
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン
たて引き用 ALC用 ねじ込み式
アスファルト防水用シート防水用
使用場所：屋上
製品写真
製品の特徴
- ALC工法用のルーフドレンです。
- ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。

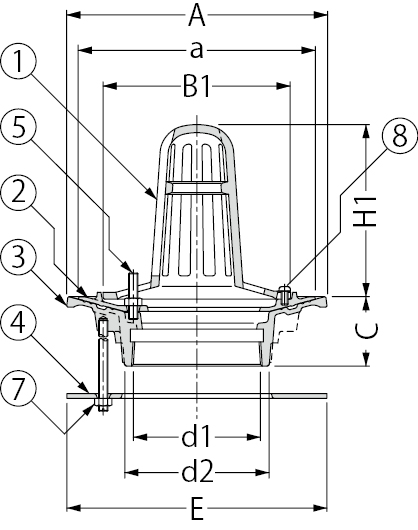

製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 防水層押え
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - クランプ板
材質：溶融亜鉛めっき鋼板
処理：樹脂系塗装 - ボルト
材質：C3602W - －
- ボルト
材質：SUS304 - 丸小ねじ
材質：C2700W
別売部品
ALC加工寸法＜単位：mm＞
| 呼称 | D1 | D2 | T |
|---|---|---|---|
| 65 | 204 | 160 | 9 |
| 75 | 204 | 160 | 9 |
| 100 | 229 | 185 | 9 |
- ALCの厚さ50mmより対応可能です。
設計情報
注文・発注情報
- ご注文の際はALC厚さをご指示ください。
＜例＞ECSP-2-100 ALC厚さ100mm
ワンポイント情報
寸法表＜単位：mm＞
| 呼称 | A | a | B1 | C | ねじ径d1 | d2 | E | H1 |
|---|---|---|---|---|---|---|---|---|
| 65 | 200 | 180 | 137 | 60 | Rc2½ | 85 | 200 | 131 |
| 75 | 200 | 180 | 137 | 60 | Rc3 | 99 | 200 | 131 |
| 100 | 225 | 205 | 162 | 60 | Rc4 | 125 | 225 | 149 |
ボルト・丸小ねじ寸法表
| 部番 | 品名 | サイズ65 | サイズ75 | サイズ100 | 数量 | 備考 |
|---|---|---|---|---|---|---|
| ⑤ | ボルト | M8×40 | M8×40 | M8×40 | 3 | 六角ナット付 |
| ⑦ | ボルト | M8×l※ | M8×l※ | M8×l※ | 3 | 六角ナット付 |
| ⑧ | 丸小ねじ | M6×12 | M6×12 | M6×12 | 2 | － |
※ボルトl寸法＜単位：mm＞
| ALCの厚さ | l |
|---|---|
| 80 | 80 |
| 100 | 100 |
| 125 | 125 |
| 150 | 150 |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 |
|---|---|---|
| ALCの厚さ150mm以下 | ||
| ECSP-2-65 | 13,000 |      |
| ECSP-2-75 | 14,500 | |
| ECSP-2-100 | 17,100 | |
