鋳鉄製ルーフドレン

外廊下排水用 みぞ底幅120mm たて引き用 デッキプレート打込型 ねじ込み式

塗膜防水用
モルタル防水用
製品符号:EDMAB-2
使用場所:バルコニー中継

製品写真

EDMAB-2

製品の特徴

  • 角型形状でコンパクトなサイズのため排水溝にきれいに納まります。みぞ底幅120mm以上に使用できます。
  • バルコニー中継用としてお使いいただけます。
  • 塗膜防水・モルタル防水用のルーフドレンです。

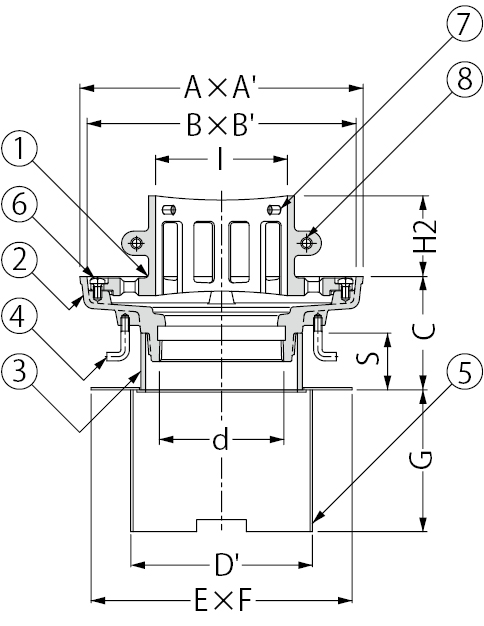

製品図面

EDMAB-2

部品構成

  1. ストレーナー
    材質:FC150
    処理:樹脂系塗装
  2. 本体
    材質:FC150
    処理:樹脂系塗装
  3. スペーサー
    材質:硬質ポリ塩化ビニル
  4. アンカー
    材質:SWRM8
    処理:りん酸塩被膜
  5. 固定金具
    材質:SGHC
  6. 丸小ねじ
    材質:C2700W
  7. 丸小ねじ
    材質:C2700W
  8. 丸小ねじ
    材質:C2700W

付属部品

  • 養生シート
  • 蝶ナット
  • 長ねじボルト
  • 固定プレート
  • 位置決めプレート
  • ズレ止めパイプ
  • ドリルねじ

設計情報

  1. 呼称50のストレーナーは一体型、 呼称75のストレーナーは2分割となっております。

アンカー形状

  1. C寸法により、アンカー形状が異なります。
  2. アンカー形状

施工情報

  • C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

  1. ご注文の際はC寸法をご指示ください。
    <例>EDMAB-2-75 C=70

ワンポイント情報

  1. 打込金具について

寸法表<単位:mm>

呼称 A A' B B' C スペーサー規格 スペーサー長さS ねじ径d※ D' E F G H2 I
50 200 120 190 110 40〜 SU75 C-40 Rc2 94 400 150 100 57 64
75 200 120 190 110 40〜 VU100 C-40 Rc3 128 400 184 100 57 93
※Rcは管用テーパめねじ(JIS B 0203)を表します。

丸小ねじ寸法表

部番 品名 サイズ50 サイズ75 数量 備考
E 丸小ねじ M6×10 M6×10 2
F 丸小ねじ M6×12 M6×12 3
G 丸小ねじ M6×20 2 六角ナット付

価格

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=40〜200 C=201〜500
EDMAB-2-50 13,500 14,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
EDMAB-2-75 14,400 14,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
