鋳鉄製ルーフドレン
EDMDF-2
カネソウのルーフドレン情報はこちら
鋳鉄製ルーフドレン
外廊下排水用 みぞ底幅80mm(呼称50)・みぞ底幅100mm(呼称75)
たて引き用 デッキプレート打込型 ねじ込み式
塗膜防水用
モルタル防水用
製品符号:EDMDF-2
使用場所:バルコニー、廊下、踊場
製品写真
製品の特徴
角型形状でコンパクトなサイズのため排水溝にきれいに納まります。呼称50はみぞ底幅80mm以上、呼称75はみぞ底幅100mm以上に使用できます。
デッキプレートへの取り付けを、迅速かつ確実に行うことができます。
ストレーナー形状はフラットで、人通りの多い廊下や踊場でもお使いいただけます。
EMDF-2
のデッキプレート打込型です。
製品図面
部品構成
ストレーナー
材質:FC150
処理:樹脂系塗装
本体
材質:FC150
処理:樹脂系塗装
スペーサー
材質:硬質ポリ塩化ビニル
アンカー
材質:SWRM8
処理:りん酸塩被膜
固定金具
材質:SGHC
丸小ねじ
材質:C2700W
付属部品
養生シート
蝶ナット
長ねじボルト
固定プレート
位置決めプレート
ズレ止めパイプ
ドリルねじ

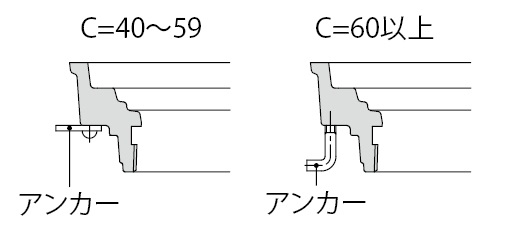

アンカー形状
C寸法により、アンカー形状が異なります。
施工情報
C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。
注文・発注情報
ご注文の際はC寸法(C=40〜)をご指示ください。
<例>EDMDF-2-75 C=70
ワンポイント情報
打込金具について
寸法表<単位:mm>
呼称
A
A'
B
B'
C
スペーサー規格
スペーサー長さS
ねじ径d
D'
E
F
G
50
158
80
138
60
40〜
SU 75
C−40
Rc2
94
400
150
100
75
158
100
138
90
40〜
VU100
C−40
Rc3
128
400
184
100
※.Rcは管用テーパめねじ(JIS B 0203)を表します。
丸小ねじ寸法表
部番
品名
サイズ50
サイズ75
数量
備考
E
丸小ねじ
M6×10
M6×10
2
−
価格
製品符号−呼称
価格(円/個)
図面・施工要領書等
C=40〜200
C=201〜500
EDMDF-2-50
10,500
11,000
EDMDF-2-75
12,100
12,600
※価格には消費税は含まれておりません。
