ルーフドレン

鋳鉄製 外廊下排水用 みぞ底幅80mm(呼称50)・みぞ底幅100mm(呼称75)
たて引き用 デッキプレート打込型

  • 塗膜防水用
  • モルタル防水用
  • ねじ込み式

EDMDW-2
使用場所:バルコニー

製品写真

EDMDW−2

製品の特徴

  • デッキプレートへの取付けを、迅速かつ確実に行うことができます。
  • 角型形状でコンパクトなサイズのため、排水溝にきれいに納まります。
    (呼称50はみぞ底幅80mm以上、呼称75はみぞ底幅100mm以上に使用できます。)
  • バルコニー中継用のルーフドレンです。
  • EMDW−2のデッキプレート打込型です。

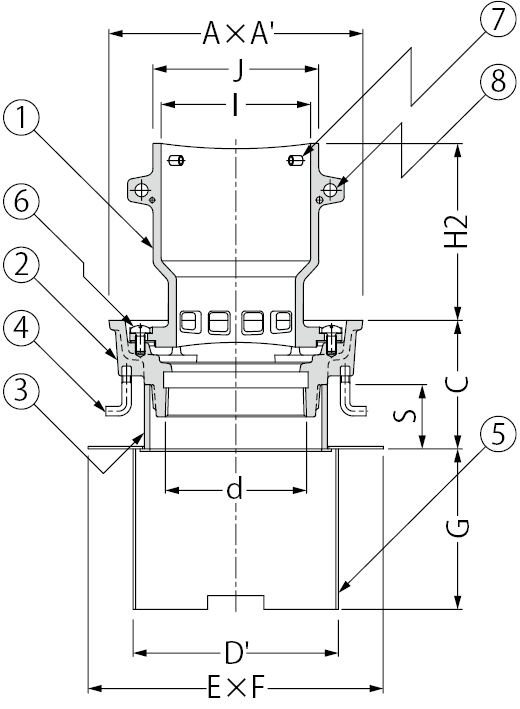

製品図面

EDMDW−2

    部品構成

  1. ストレーナー
    材質:FC150 処理:樹脂系塗装
  2. 本体
    材質:FC150 処理:樹脂系塗装
  3. スペーサー
    材質:硬質ポリ塩化ビニル
  4. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  5. 固定金具
    材質:SGHC
  6. 丸小ネジ
    材質:C2700
  7. 丸小ネジ
    材質:C2700
  8. 丸小ネジ
    材質:C2700

    付属部品

  • 養生シート
  • 蝶ナット
  • 長ネジボルト
  • 固定プレート
  • 位置決めプレート
  • ズレ止めパイプ
  • ドリルネジ

    設計情報

  • アンカー形状
  • アンカー形状

    注文・発注情報

  • ご注文の際はC寸法(C=40〜)をご指示ください。
    <例>EDMDW-2-75 C=70

寸法表<単位:mm>

呼称(インチ) A A' C スペーサー規格 スペーサー長さS ねじ径d※ D' E F G H2 I J
50(2) 158 80 40〜 SU 75 C−40 Rc2 94 400 150 100 110 64 74
75(3) 158 100 40〜 VU100 C−40 Rc3 128 400 184 100 110 93 103
※.Rcは管用テーパめねじ(JIS B 0203)を表します。

丸小ネジ寸法表

部番 品名 サイズ50 サイズ75 数量 備考
E 丸小ねじ M6×10 M6×10 2
F 丸小ねじ M6×12 M6×12 3
G 丸小ねじ M6×20 M6×20 2 六角ナット付

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=40〜200 C=201〜500
EDMDW−2−50 8,900 9,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
EDMDW−2−75 10,900 11,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
