ステンレス鋳鋼製ルーフドレン

ステンレス鋳鋼製 たて引き用 デッキプレート打込型

  • 塗膜防水用
  • モルタル防水用
  • 差し込み式

EDSMB-1
使用場所:バルコニー中継

製品写真

EDSMB-1

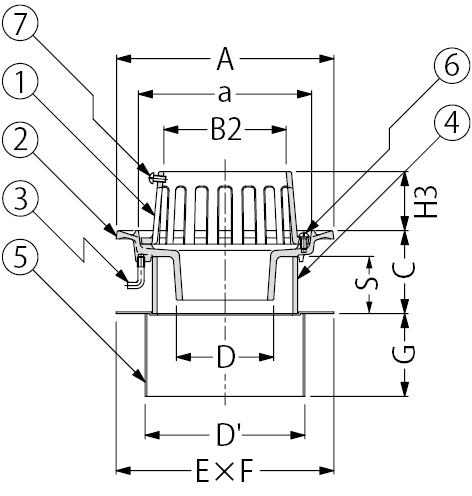

製品図面

EDSMB-1


    部品構成

  1. ストレーナー
    材質:SCS13 処理:酸洗
  2. 本体
    材質:SCS13 処理:酸洗
  3. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  4. スペーサー
    材質:硬質ポリ塩化ビニル
  5. 固定金具
    材質:SGHC
  6. 丸小ネジ
    材質:SUS304
  7. 丸小ネジ
    材質:SUS304

    付属部品

  • ●養生蓋
  • ●蝶ナット
  • ●長ネジボルト
  • ●位置決めプレート
  • ●ドリルネジ

    設計情報

  • デッキプレートへの取付が迅速かつ正確に行えます。デッキプレート構造の建物に最適です。
  • アンカー形状
  • アンカー形状

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
    〈例〉EDSMB-1-100 C=50

    ポイント

  • 水はね防止ロートを用意しております。

寸法表<単位:mm>

呼称 A a B2 C スペーサー D D' E F G H3
規格 長さS
50 150 107 64 50〜 SU 75 C−25 45 94 400 150 80 57
65 185 142 80 50〜 SU100 C−25 61 120 400 176 80 57
75 185 142 93 50〜 VU100 C−25 71 128 400 184 80 57
100 210 167 118 50〜 VU125 C−25 94 154 400 210 80 57
125 240 197 145 50〜 VU150 C−25 119 179 400 235 80 57

丸小ネジ寸法表

部番 品名 サイズ 数量 備考
50 65 75 100 125
E 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 2
F 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 3

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=50〜200 C=201〜500
EDSMB−1−50  23,400 23,900 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
EDSMB−1−65  26,700 27,200 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
EDSMB−1−75  29,900 30,400 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
EDSMB−1−100  35,900 36,400 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
EDSMB−1−125  54,400 54,900 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
