ステンレス鋳鋼製ルーフドレン

ステンレス鋳鋼製 たて引き用 デッキプレート打込型

  • アスファルト防水用
  • シート防水用
  • ねじ込み式

EDSSP-2
使用場所:屋上

製品写真

EDSSP-2

製品の特徴

  • ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。
  • EDSSP-2

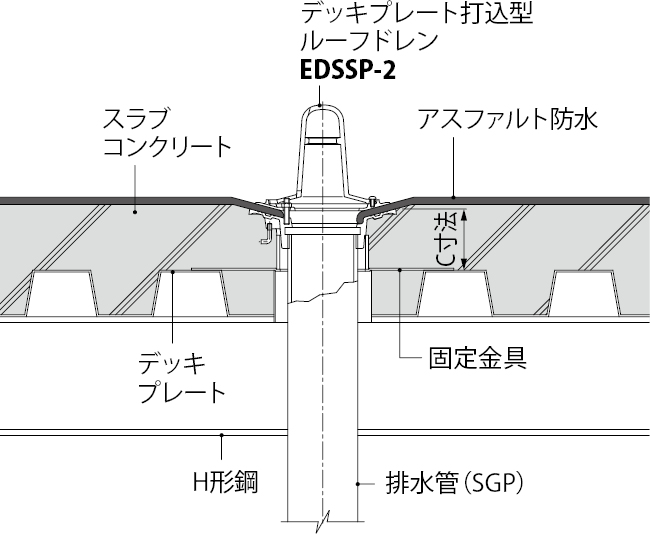

EDSSP-2 納まり図


EDSSP-2

拡大図


製品図面

EDSSP-2


    部品構成

  1. ストレーナー
    材質:SCS13 処理:酸洗
  2. 防水層押え
    材質:SCS13 処理:酸洗
  3. 本体
    材質:SCS13 処理:酸洗
  4. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  5. スペーサー
    材質:硬質ポリ塩化ビニル
  6. 固定金具
    材質:SGHC
  7. ボルト
    材質:SUS304
  8. 丸小ネジ
    材質:SUS304
※呼称200のスペーサーはアルミ合金製です。

    付属部品

  • ●養生蓋
  • ●蝶ナット
  • ●長ネジボルト
  • ●位置決めプレート
  • ●ドリルネジ

    設計情報

  • デッキプレートへの取付が迅速かつ正確に行えます。デッキプレート構造の建物に最適です。
  • アンカー形状
  • アンカー形状

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
    〈例〉EDSSP-2-100 C=70

寸法表<単位:mm>

呼称 A a B1 C スペーサー ねじ径d D' E F G H1
規格 長さS
50 165 145 102 50〜 SU 75 C−40 Rc2 94 400 150 80 105
65 200 180 137 50〜 SU100 C−40 Rc2 1/2 120 400 176 80 131
75 200 180 137 50〜 VU100 C−40 Rc3 128 400 184 80 131
100 225 205 162 50〜 VU125 C−40 Rc4 154 400 210 80 149
125 255 235 192 50〜 VU150 C−40 Rc5 179 400 235 80 174
150 280 260 217 50〜 LP180 C−40 Rc6 204 400 260 80 193
200 360 340 286 70〜 アルミ230 C−60 PT8 252 400 308 80 193
※Rc・PTは管用テーパめねじ(JIS B 0203)を表します。

ボルト・丸小ネジ寸法表

部番 品名 サイズ 数量 備考
50 65 75 100 125 150 200
F ボルト M8×40 M8×40 M8×40 M8×40 M8×40 M8×40 M10×50 3 六角ナット付
H 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 2

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=50〜200 C=201〜500
EDSSP−2−50  36,700 37,200 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
EDSSP−2−65  40,700 41,200 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
EDSSP−2−75  46,400 46,900 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
EDSSP−2−100  52,900 53,400 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
EDSSP−2−125  79,100 79,600 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
EDSSP−2−150  104,400 104,900 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
EDSSP−2−200(C=70〜) 162,900 163,400 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
