EHMR−2

塗膜防水用モルタル防水用ねじ込み式

アルミニウム製(本体:鋳鉄製)
たて引き用 打込型
バルコニー・庇・屋上用

製品イメージ
EHMR−2
価格 (消費税は含まれておりません)
製品名 価格(円/個) 図面・施工要領書等
C=70〜200 C=201〜500
EHMR−2−75  6,600 7,100 CAD図面DXF図面ご使用願い図施工要領書カート
EHMR−2−100  7,800 8,300 CAD図面DXF図面ご使用願い図施工要領書カート

部品構成

@ストレーナー/材質:ADC12 処理:樹脂系塗装
A本体/材質:FC150 処理:樹脂系塗装
Bアンカー/材質:SWRM 処理:りん酸塩被膜
Cスペーサー/材質:硬質ポリ塩化ビニル
D丸小ネジ/材質:SUS304


付属部品

●養生蓋
●蝶ナット
●長ネジボルト
●位置決めプレート


設計情報等


設計情報
ストレーナー、防水層押えをアルミダイカスト製とし防錆性・美観性を向上させた製品です。本体は鋳鉄製です。(色:グレー)

注文・発注情報
ご注文の際はC寸法をご指示ください。
<例>EHMR-2-100 C=120


ポイント

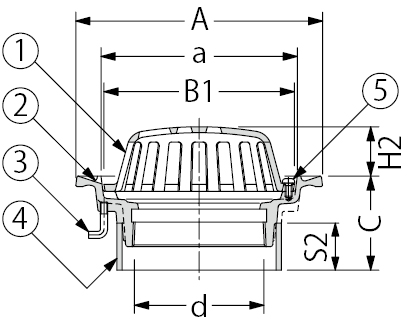

製品図面
EHMR−2
寸法表 <単位:mm>
呼称 A a B1 C スペーサー ねじ径d H2
規格 長さS2
75(3吋) 185 142 137 70 〜 VU100 C−40 Rc3 32
100(4) 210 167 162 70 〜 VU125 C−40 Rc4 42

※Rcは管用テーパめねじ(JIS B 0203)を表します。
