アルミニウム製ルーフドレン

アルミニウム製(本体:鋳鉄製) たて引き用 打込型

  • アスファルト防水用
  • シート防水用
  • ねじ込み式

EHSP-2
使用場所:屋上

製品写真

EHSP-2

製品の特徴

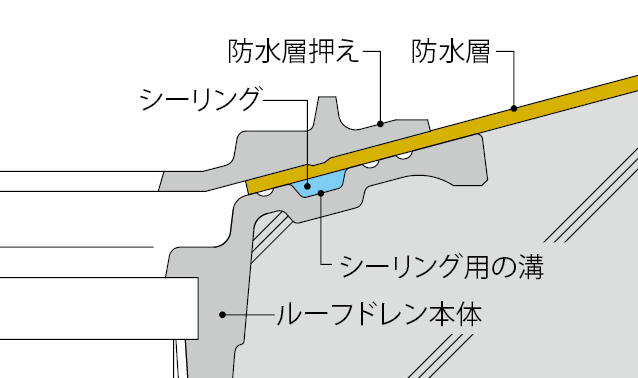

  • ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。
  • ESSB-1

製品図面

EHSP-2


    部品構成

  1. ストレーナー
    材質:ADC12 処理:樹脂系塗装
  2. 防水層押え
    材質:ADC12 処理:樹脂系塗装
  3. 本体
    材質:FC150 処理:樹脂系塗装
  4. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  5. スペーサー
    材質:硬質ポリ塩化ビニル
  6. ボルト
    材質:SUS304
  7. 丸小ネジ
    材質:SUS304

    付属部品

  • ●養生蓋
  • ●蝶ナット
  • ●長ネジボルト
  • ●位置決めプレート

    設計情報

  • ストレーナー、防水層押えをアルミダイカスト製とし、防錆性・美観性を向上させた製品です。本体は鋳鉄製です。(色:グレー)

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
  • <例>EHSP-2-75 C=120

寸法表<単位:mm>

呼称 A a B1 C スペーサー ねじ径d H1
規格 長さS2
75 200 180 137 70 〜 VU100 C−40 Rc3 104
100 225 205 162 70 〜 VU125 C−40 Rc4 134
※Rcは管用テーパめねじ(JIS B 0203)を表します。

ボルト・丸小ネジ寸法表

部番 品名 サイズ 数量 備考
75 100
E ボルト M8×40 M8×40 3 六角ナット付
G 丸小ネジ M6×12 M6×12 2

価格(消費税は含まれておりません)

製品名 価格(円/個) 図面・施工要領書等
C=70〜200 C=201〜500
EHSP−2−75  9,100 9,600 cad図面dxf図面DWG図面DWG図面 ご使用願い図施工要領書
EHSP−2−100  10,500 11,000 cad図面dxf図面DWG図面DWG図面 ご使用願い図施工要領書
