アルミニウム製ルーフドレン
EHSR-2
カネソウのルーフドレン情報はこちら
アルミニウム製ルーフドレン(本体:鋳鉄製)
たて引き用 打込型 ねじ込み式
アスファルト防水用
シート防水用
製品符号:EHSR-2
使用場所:バルコニー・庇・屋上
製品写真
製品の特徴

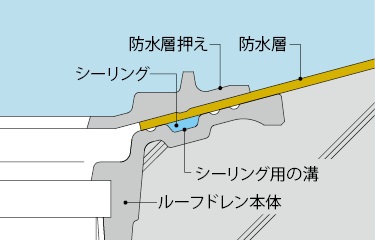

ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。
製品図面
部品構成
ストレーナー
材質:ADC12
処理:樹脂系塗装
防水層押え
材質:ADC12
処理:樹脂系塗装
本体
材質:FC150
処理:樹脂系塗装
アンカー
材質:SWRM8
処理:りん酸塩被膜
スペーサー
材質:硬質ポリ塩化ビニル
ボルト
材質:C3602W
丸小ねじ
材質:SUS304
付属部品
養生蓋
蝶ナット
長ねじボルト
位置決めプレート
別売部品
ステンレス製防塵網
設計情報
ストレーナー、防水層押えをアルミニウム合金製(色:グレー)とし、防錆性・美観性を向上させた製品です。本体は鋳鉄製 (色:黒)です。
施工情報
C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。
注文・発注情報
ご注文の際はC寸法をご指示ください。
<例>EHSR-2-75 C=120
寸法表<単位:mm>
呼称
A
a
B1
C
スペーサー
ねじ径d
H2
規格
長さS2
75
200
180
137
70 〜
VU100
C−40
Rc3
43
※Rcは管用テーパめねじ(JIS B 0203)を表します。
ボルト・丸小ねじ寸法表
部番
品名
サイズ
数量
備考
E
ボルト
M8×40
3
六角ナット付
F
丸小ねじ
M6×12
2
−
価格
製品符号−呼称
価格(円/個)
図面・施工要領書等
C=70〜200
C=201〜500
EHSR-2-75
13,000
13,500
※価格には消費税は含まれておりません。
