モルタル防水用
製品符号：EMB-4
使用場所：バルコニー中継
※.Rcは管用テーパめねじ（JIS B 0203）を表します。
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン
たて引き用 後付型 ねじ込み式
塗膜防水用モルタル防水用
使用場所：バルコニー中継
製品写真
製品の特徴
- 後付け工法用のルーフドレンです。

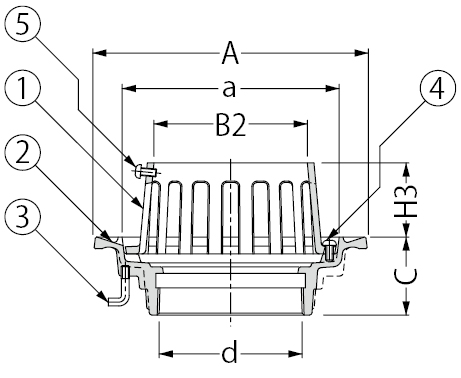

製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - アンカー
材質：SWRM8
処理：りん酸塩被膜 - 丸小ねじ
材質：C2700W - 丸小ねじ
材質：C2700W
別売部品
寸法表＜単位：mm＞
| 呼称 | A | a | B2 | C | ねじ径d | H3 |
|---|---|---|---|---|---|---|
| 50 | 150 | 107 | 64 | 60 | Rc2 | 57 |
| 65 | 185 | 142 | 80 | 60 | Rc2½ | 57 |
| 75 | 185 | 142 | 93 | 60 | Rc3 | 57 |
| 100 | 210 | 167 | 118 | 60 | Rc4 | 57 |
| 125 | 240 | 197 | 145 | 60 | Rc5 | 57 |
| 150 | 265 | 222 | 170 | 60 | Rc6 | 57 |
丸小ねじ寸法表
| 部番 | 品名 | サイズ50 | サイズ65 | サイズ75 | サイズ100 | サイズ125 | サイズ150 | 数量 | 備考 |
|---|---|---|---|---|---|---|---|---|---|
| ④ | 丸小ねじ | M6×10 | M6×12 | M6×12 | M6×12 | M6×12 | M6×12 | 2 | － |
| ⑤ | 丸小ねじ | M6×12 | M6×12 | M6×12 | M6×12 | M6×12 | M6×12 | 3 | － |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 |
|---|---|---|
| EMB-4-50 | 4,800 |     |
| EMB-4-65 | 6,200 | |
| EMB-4-75 | 6,800 | |
| EMB-4-100 | 8,400 | |
| EMB-4-125 | 10,100 | |
| EMB-4-150 | 15,300 | |
