ルーフドレン

鋳鉄製 たて引き用 打込型

  • 塗膜防水用
  • モルタル防水用
  • 差し込み式

EMF-1
使用場所:廊下・踊場

製品写真

EMF−1

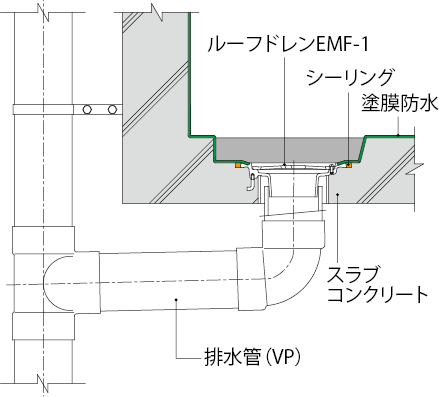

EMF-1-100 納まり図


EMF−1

拡大図

製品の特徴

  • 廊下、踊場でお使いいただけるように、ストレーナーの形状をフラットにしました。
  • 塗膜防水・モルタル防水用のルーフドレンです。

規格対照表

規格名称 記号 呼称(サイズ)
都市再生機構
機構住宅標準詳細設計図集
第2版
AE-605 50,65,75,100

製品図面

EMF−1


    部品構成

  1. ストレーナー
    材質:FC150
    処理:樹脂系塗装
  2. 本体
    材質:FC150
    処理:樹脂系塗装
  3. アンカー
    材質:SWRM8
    処理:りん酸塩被膜
  4. スペーサー
    材質:硬質ポリ塩化ビニル
  5. 丸小ねじ
    材質:C2700W

    付属部品

  • 養生蓋
  • 蝶ナット
  • 長ねじボルト
  • 位置決めプレート

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
    <例>EMF-1-100 C=90

寸法表<単位:mm>

呼称 A a B1 C スペーサー規格 スペーサー長さS D
50 150 107 102 70~ SU75 C-25 45
65 185 142 137 70~ SU100 C-25 61
75 185 142 137 70~ VU100 C-25 71
100 210 167 162 70~ VU125 C-25 94
125 240 197 192 70~ VU150 C-25 119
150 265 222 217 70~ LP180 C-25 140

丸小ねじ寸法表

部番 品名 サイズ50 サイズ65 サイズ75 サイズ100 サイズ125 サイズ150 数量 備考
D 丸小ねじ M6×10 M6×12 M6×12 M6×12 M6×12 M6×12 2

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=70〜200 C=201〜500
EMF−1−50 3,100 3,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EMF−1−65 3,600 4,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EMF−1−75 3,800 4,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EMF−1−100 4,900 5,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EMF−1−125 7,800 8,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
EMF−1−150 11,900 12,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
