鋳鉄製ルーフドレン

たて引き用　打込型　差し込み式

塗膜防水用
モルタル防水用
製品符号：EMP-1
使用場所：屋上

製品写真

EMP-1

製品の特徴

  • ストレーナーの有効開口面積は、流出側に接続する排水管の断面積の1.5倍以上を確保しており、ゴミなどが詰まった場合でも排水能力の低下を防ぎます。
  • 塗膜防水・モルタル防水用のルーフドレンです。

製品図面

EMP-1

部品構成

  1. ストレーナー
    材質：FC150
    処理：樹脂系塗装
  2. 本体
    材質：FC150
    処理：樹脂系塗装
  3. アンカー
    材質：SWRM8
    処理：りん酸塩被膜
  4. スペーサー
    材質：硬質ポリ塩化ビニル
  5. 丸小ねじ
    材質：C2700W

付属部品

  • 養生蓋
  • 蝶ナット
  • 長ねじボルト
  • 位置決めプレート

別売部品

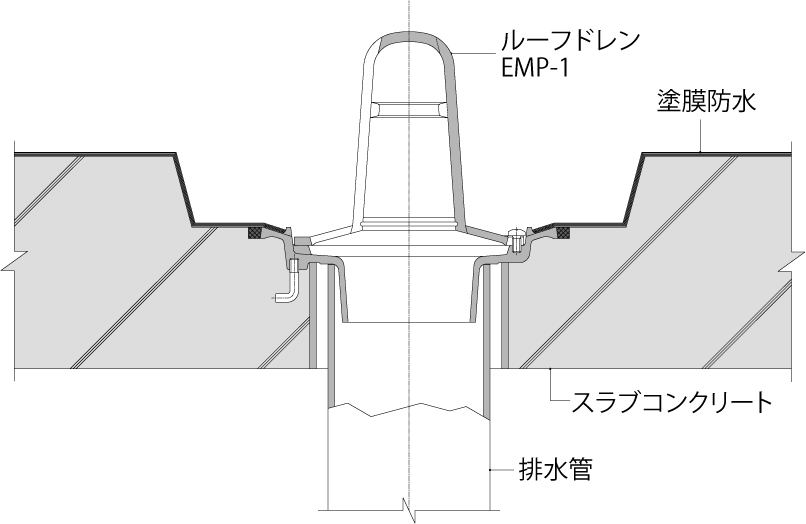

施工情報

  1. C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

  1. ご注文の際はC寸法をご指示ください。
    ＜例＞EMP-1-100　C＝90

その他、下記の仕様もございます。

  1. デッキプレート打込型　EDMP-1

寸法表＜単位：mm＞

呼称 A a B1 C スペーサー規格 スペーサー長さS D H1
50 150 107 102 70～ SU75 C-25 45 94
65 185 142 137 70～ SU100 C-25 61 120
75 185 142 137 70～ VU100 C-25 71 120
100 210 167 162 70～ VU125 C-25 94 138
125 240 197 192 70～ VU150 C-25 119 163
150 265 222 217 70～ LP180 C-25 140 182

丸小ねじ寸法表

部番 品名 サイズ50 サイズ65 サイズ75 サイズ100 サイズ125 サイズ150 数量 備考
⑤ 丸小ねじ M6×10 M6×12 M6×12 M6×12 M6×12 M6×12 2 －

価格

製品符号－呼称 価格（円/個） 図面・施工要領書等
C=70～200 C=201～500
EMP-1-50 5,000 5,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
EMP-1-65 6,400 6,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書
EMP-1-75 6,700 7,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
EMP-1-100 8,600 9,100 CAD図面DXF図面DWG図面ご使用願い図施工要領書
EMP-1-125 12,000 12,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
EMP-1-150 17,200 17,700 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。

高耐食性ルーフドレン　価格

製品符号－呼称 価格（円/個）
EMP-1R-50 別途見積りとなります。弊社までお問い合わせください。
EMP-1R-75 別途見積りとなります。弊社までお問い合わせください。
EMP-1R-100 別途見積りとなります。弊社までお問い合わせください。
EMP-1R-125 別途見積りとなります。弊社までお問い合わせください。
