製品符号：ESF-1
使用場所：廊下、踊場
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン
たて引き用 打込型 差し込み式
アスファルト防水用シート防水用
使用場所：廊下、踊場

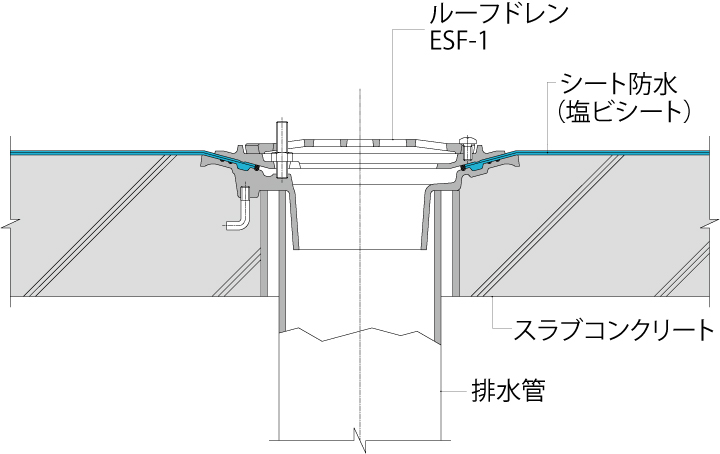

製品写真
製品の特徴
- ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。
- 廊下、踊場でお使いいただけるように、ストレーナーの形状をフラットにしました。
- 本体の形状に凹凸をつけることで、漏水を起こりにくくしています。
- アスファルト防水・シート防水用のルーフドレンです。

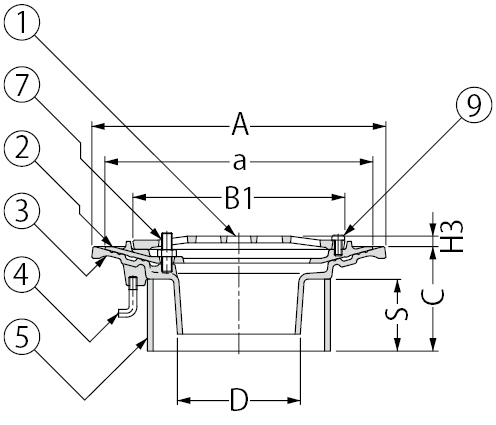

製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 防水層押え
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - アンカー
材質：SWRM8
処理：りん酸塩被膜 - スペーサー
材質：硬質ポリ塩化ビニル - －
- ボルト
材質：C3602W - －
- 丸小ねじ
材質：C2700W
付属部品
- 養生蓋
- 蝶ナット
- 長ねじボルト
- 位置決めプレート
施工情報
- C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。
注文・発注情報
- ご注文の際はC寸法をご指示ください。
＜例＞ESF-1-100 C＝120
その他、下記の仕様もございます。
寸法表＜単位：mm＞
| 呼称 | A | a | B1 | C | スペーサー規格 | スペーサー長さS | D | H3 |
|---|---|---|---|---|---|---|---|---|
| 50 | 165 | 145 | 102 | 70～ | SU75 | C-25 | 45 | 8 |
| 65 | 200 | 180 | 137 | 70～ | SU100 | C-25 | 61 | 8 |
| 75 | 200 | 180 | 137 | 70～ | VU100 | C-25 | 71 | 8 |
| 100 | 225 | 205 | 162 | 70～ | VU125 | C-25 | 94 | 8 |
| 125 | 255 | 235 | 192 | 70～ | VU150 | C-25 | 119 | 9 |
| 150 | 280 | 260 | 217 | 70～ | LP180 | C-25 | 140 | 9 |
ボルト・丸小ねじ寸法表
| 部番 | 品名 | サイズ50 | サイズ65 | サイズ75 | サイズ100 | サイズ125 | サイズ150 | 数量 | 備考 |
|---|---|---|---|---|---|---|---|---|---|
| ⑦ | ボルト | M8×30 | M8×30 | M8×30 | M8×30 | M8×30 | M8×30 | 3 | 六角ナット付 |
| ⑨ | 丸小ねじ | M6×12 | M6×12 | M6×12 | M6×12 | M6×12 | M6×12 | 2 | － |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 | |
|---|---|---|---|
| C=70～200 | C=201～500 | ||
| ESF-1-50 | 6,300 | 6,800 |      |
| ESF-1-65 | 8,600 | 9,100 | |
| ESF-1-75 | 9,400 | 9,900 | |
| ESF-1-100 | 10,600 | 11,100 | |
| ESF-1-125 | 13,600 | 14,100 | |
| ESF-1-150 | 18,600 | 19,100 | |
高耐食性ルーフドレン 価格
| 製品符号－呼称 | 価格（円/個） | |
|---|---|---|
| C=70～200 | C=201～500 | |
| ESF-1R-50 | 13,500 | 14,000 |
| ESF-1R-75 | 16,600 | 17,100 |
| ESF-1R-100 | 19,200 | 19,700 |
| ESF-1R-125 | 22,800 | 23,300 |
