ステンレス鋳鋼製ルーフドレン

ステンレス鋳鋼製 たて引き用 打込型

  • 塗膜防水用
  • モルタル防水用
  • ねじ込み式

ESMJ-2
使用場所:バルコニー中継
水はね防止型

製品写真

ESMJ-2


製品の特徴

  • 降雨量100mm/h相当の場合でも、水はねがほとんどありません。

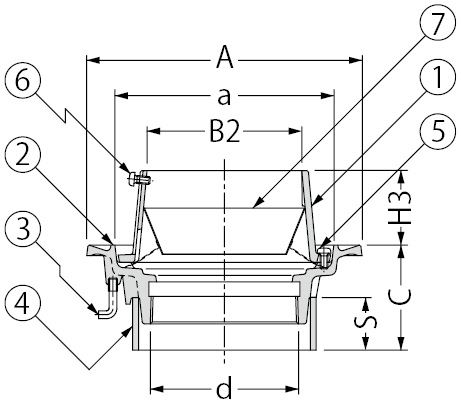

製品図面

ESMJ-2


    部品構成

  1. ストレーナー
    材質:SCS13 処理:酸洗
  2. 本体
    材質:SCS13 処理:酸洗
  3. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  4. スペーサー
    材質:硬質ポリ塩化ビニル
  5. 丸小ネジ
    材質:SUS304
  6. 丸小ネジ
    材質:SUS304
  7. ロート
    材質:SUS304

    付属部品

  • ●養生蓋
  • ●蝶ナット
  • ●長ネジボルト
  • ●位置決めプレート

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
  • <例>ESMJ-2-100 C=120

寸法表<単位:mm>

呼称 A a B2 C スペーサー ねじ径d H3
規格 長さS
50 150 107 64 70〜 SU 75 C−40 Rc2 57
65 185 142 80 70〜 SU100 C−40 Rc2 1/2 57
75 185 142 93 70〜 VU100 C−40 Rc3 57
100 210 167 118 70〜 VU125 C−40 Rc4 57
125 240 197 145 70〜 VU150 C−40 Rc5 57
※Rcは管用テーパめねじ(JIS B 0203)を表します。

丸小ネジ寸法表

部番 品名 サイズ 数量 備考
50 65 75 100 125
D 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 2
E 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 3


価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=70〜200 C=201〜500
ESMJ−2−50  26,700 27,200 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
ESMJ−2−65  30,300 30,800 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
ESMJ−2−75  34,200 34,700 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
ESMJ−2−100  44,200 44,700 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
ESMJ−2−125  59,800 60,300 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
