ルーフドレン

鋳鉄製 たて引き用 一般型

  • アスファルト防水用
  • シート防水用
  • ねじ込み式

ESP-4
使用場所:屋上

製品写真

ESP−4

製品の特徴

  • 後付け工法用のルーフドレンです。

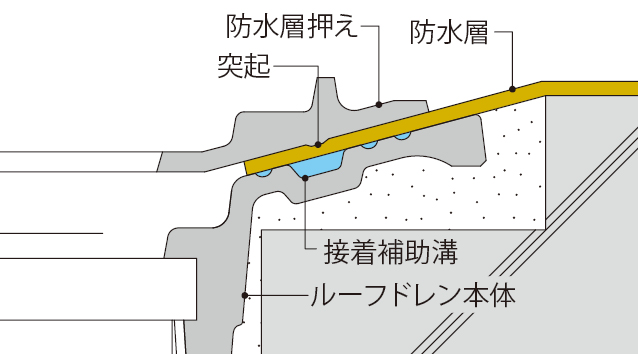

  • ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。

製品図面

ESP−4


    部品構成

  1. ストレーナー
    材質:FC150 処理:樹脂系塗装
  2. 防水層押え
    材質:FC150 処理:樹脂系塗装
  3. 本体
    材質:FC150 処理:樹脂系塗装
  4. アンカー
    材質:SWRM8 処理:りん酸塩皮膜
  5. ボルト
    材質:C3602
  6. 丸小ネジ
    材質:C2700

寸法表<単位:mm>

呼称(インチ) A a B1 C ねじ径d※ H1
50(2) 165 145 102 60 Rc2 105
65(2½) 200 180 137 60 Rc2½ 131
75(3) 200 180 137 60 Rc3 131
100(4) 225 205 162 60 Rc4 149
125(5) 255 235 192 60 Rc5 174
150(6) 280 260 217 60 Rc6 193
200(8) 360 340 286 80 PT8 193
※Rc・PTは管用テーパめねじ(JIS B 0203)を表します。

ボルト・丸小ネジ寸法表

部番 品名 サイズ50 サイズ65 サイズ75 サイズ100 サイズ125 サイズ150 サイズ200 数量 備考
D ボルト M8×40 M8×40 M8×40 M8×40 M8×40 M8×40 M10×40 3 六角ナット付
G 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 2

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
ESP−4−50 5,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
ESP−4−65 5,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
ESP−4−75 6,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
ESP−4−100 7,300 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
ESP−4−125 11,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
ESP−4−150 14,700 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
ESP−4−200 38,700 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
