ルーフドレン

鋳鉄製 たて引き用 断熱材付 鋼製下地断熱屋根工法用

  • シート防水用
  • ねじ込み式
  • H=30(屋根断熱材厚さ35mm用)
  • H=40(屋根断熱材厚さ50mm用)


ESP-6D
使用場所:屋上

製品写真

ESP−6D

※写真・図面はH=40です。H=30は固定金具の形状が異なります。

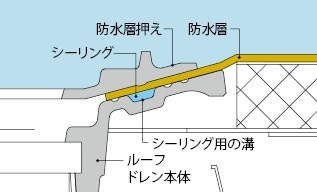

ESP-6D 納まり図


製品の特徴

  • ルーフドレンを周囲の仕上面より約10mm下げて設置できるため、緩勾配の屋根においても、排水性に優れます。
  • 断熱材と塩ビ被覆鋼板を付属し、施工が迅速に行えます。
  • ESP-2の断熱材付 鋼製下地断熱屋根工法用です。

製品図面

ESP−6D


    部品構成

  1. ストレーナー
    材質:FC150 処理:樹脂系塗装
  2. 防水層押え
    材質:FC150 処理:樹脂系塗装
  3. 本体
    材質:FC150 処理:樹脂系塗装
  4. 固定金具
    材質:SGHC
  5. 塩ビ被覆鋼板
  6. 断熱材
    材質:硬質ウレタンフォーム 25mm厚
  7. ボルト
    材質:C3602
  8. 丸小ネジ
    材質:SS400 処理:電気亜鉛めっき
  9. 丸小ネジ
    材質:C2700
  10. 皿タッピンネジ
    材質:SS400 処理:電気亜鉛めっき

鋼製下地加工穴寸法

ESP−6D

加工穴寸法表

呼称 φD2
75 190
100 215
125 245
150 270
200 350

    注文・発注情報

  • ご注文の際はH=30または、H=40をご指示ください。
    <例>ESP-6D-75 H=30

寸法表<単位:mm>

呼称 A a B C(H=30) C(H=40) ねじ径d※1 E F G(H=30) G(H=40)
75 200 180 137 27 40 Rc3 500 131 37 24
100 225 205 162 27 40 Rc4 500 149 37 24
125 255 235 192 27 40 Rc5 500 174 37 24
150 280 260 217 27 40 Rc6 500 193 37 24
200 360 340 286 27 40 PT8 500 193 57 44
※1.Rc.PTは管用テーパめねじ(JIS B 0203)を表します。

ボルト・丸小ネジ寸法表

部番 品名 サイズ75 サイズ100 サイズ125 サイズ150 サイズ200 数量 備考
F ボルト M8×40 M8×40 M8×40 M8×40 M10×40 3 六角ナット付
G 丸小ネジ M6×8 M6×8 M6×8 M6×8 M6×8 3
H 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 2
I 皿タッピンネジ 呼び5×30 呼び5×30 呼び5×30 呼び5×30 呼び5×30 4

価格(消費税は含まれておりません)

製品符号−呼称 H=30 H=40
価格(円/個) 図面・施工要領書等 価格(円/個) 図面・施工要領書等
ESP−6D−75 20,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 23,800 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
ESP−6D−100 22,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 25,200 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
ESP−6D−125 26,300 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 29,500 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
ESP−6D−150 33,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 36,200 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
ESP−6D−200 67,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 70,200 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
