ルーフドレン

鋳鉄製 外断熱用 たて引き用 打込型

  • アスファルト防水用
  • シート防水用
  • 差し込み式


ESRW-1
使用場所:バルコニー、庇、屋上

製品写真

ESRW−1

製品の特徴

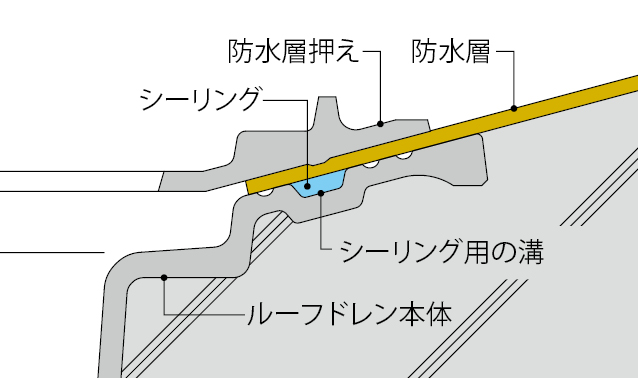

  • ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。 ESPW−1
  • ESR-1の外断熱用です。

製品図面

ESRW−1


    部品構成

  1. ストレーナー
    材質:FC150 処理:樹脂系塗装
  2. 断熱材押え
    材質:FC150 処理:樹脂系塗装
  3. 防水層押え
    材質:FC150 処理:樹脂系塗装
  4. 本体
    材質:FC150 処理:樹脂系塗装
  5. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  6. スペーサー
    材質:硬質ポリ塩化ビニル
  7. ボルト
    材質:C3602
  8. ボルト
    材質:C3602
  9. 丸小ネジ
    材質:C2700

    付属部品

  • 養生蓋
  • 蝶ナット
  • 長ネジボルト
  • 位置決めプレート

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
    <例>ESRW-1-75 C=120

寸法表<単位:mm>

呼称 A a B1 C スペーサー規格 スペーサー長さS D E H2 J N
50 165 160 102 70〜 SU 75 C−25 45 200 43 20 20〜40
65 200 195 137 70〜 SU100 C−25 61 235 43 20 20〜40
75 200 195 137 70〜 VU100 C−25 71 235 43 20 20〜40
100 225 220 162 70〜 VU125 C−25 94 260 53 20 20〜40
125 255 250 192 70〜 VU150 C−25 119 290 53 20 20〜40
150 280 275 217 70〜 LP180 C−25 140 315 53 20 20〜40

ボルト・丸小ネジ寸法表

部番 品名 サイズ50 サイズ65 サイズ75 サイズ100 サイズ125 サイズ150 数量 備考
F ボルト M8×40 M8×40 M8×40 M8×40 M8×40 M8×40 3 六角ナット付
H ボルト M8×50 M8×50 M8×50 M8×50 M8×50 M8×50 3 六角ナット付
I 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 2

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=70〜200 C=201〜500
ESRW−1−50  7,500 8,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
ESRW−1−65  8,800 9,300 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
ESRW−1−75  9,000 9,500 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
ESRW−1−100  10,300 10,800 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
ESRW−1−125  14,400 14,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
ESRW−1−150  20,800 21,300 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
