ステンレス鋳鋼製ルーフドレン

ステンレス鋳鋼製 たて引き用 打込型

  • アスファルト防水用
  • シート防水用
  • 差し込み式

ESSB-1
使用場所:バルコニー中継

製品写真

ESSB-1

製品の特徴

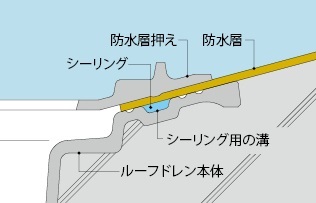

  • ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。
    ESSB-1

製品図面

ESSB-1


    部品構成

  1. ストレーナー
    材質:SCS13 処理:酸洗
  2. 防水層押え
    材質:SCS13 処理:酸洗
  3. 本体
    材質:SCS13 処理:酸洗
  4. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  5. スペーサー
    材質:硬質ポリ塩化ビニル
  6. ボルト
    材質:SUS304
  7. 丸小ネジ
    材質:SUS304
  8. 丸小ネジ
    材質:SUS304

    付属部品

  • ●養生蓋
  • ●蝶ナット
  • ●長ネジボルト
  • ●位置決めプレート

    設計情報

  • 保護防水または露出防水のどちらにも使用できます。
    ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
  • <例>ESSB-1-100 C=120

寸法表<単位:mm>

呼称 A a B2 C スペーサー D H4
規格 長さS
50 165 145 64 70〜 SU 75 C−25 45 68
65 200 180 80 70〜 SU100 C−25 61 68
75 200 180 93 70〜 VU100 C−25 71 68
100 225 205 118 70〜 VU125 C−25 94 68
125 255 235 145 70〜 VU150 C−25 119 68

ボルト・丸小ネジ寸法表

部番 品名 サイズ 数量 備考
50 65 75 100 125
E ボルト M8×40 M8×40 M8×40 M8×40 M8×40 3 六角ナット付
G 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 2
H 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 3

価格(消費税は含まれておりません)

製品名 価格(円/個) 図面・施工要領書等
C=70〜200 C=201〜500
ESSB−1−50  28,900 29,400 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSB−1−65  31,800 32,300 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSB−1−75  36,100 36,600 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSB−1−100  42,300 42,800 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSB−1−125  61,800 62,300 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
