ステンレス鋳鋼製ルーフドレン

ステンレス鋳鋼製 たて引き用 打込型

  • アスファルト防水用
  • シート防水用
  • ねじ込み式

ESSJ-2
使用場所:バルコニー中継
水はね防止型

製品写真

ESSJ-2

製品の特徴

  • 保護防水または露出防水のどちらにも使用できます。

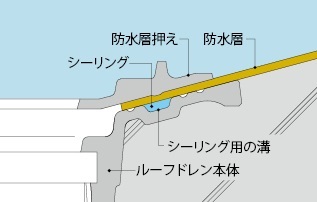

  • ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。
    ESSJ-2

製品図面

ESSJ-2


    部品構成

  1. ストレーナー
    材質:SCS13 処理:酸洗
  2. 防水層押え
    材質:SCS13 処理:酸洗
  3. 本体
    材質:SCS13 処理:酸洗
  4. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  5. スペーサー
    材質:硬質ポリ塩化ビニル
  6. ボルト
    材質:SUS304
  7. 丸小ネジ
    材質:SUS304
  8. 丸小ネジ
    材質:SUS304
  9. ロート
    材質:SUS304

    付属部品

  • ●養生蓋
  • ●蝶ナット
  • ●長ネジボルト
  • ●位置決めプレート

    注文・発注情報

  • ご注文の際はC寸法、防水層の種類をご指示ください。
    <例>ESSJ-2-75 C=100
       アスファルト防水用

    ポイント

  • 降雨量100mm/h相当の場合でも、水はねがほとんどありません。

寸法表<単位:mm>

呼称 A a B2 C スペーサー ねじ径d H4
規格 長さS
50 165 145 64 70〜 SU 75 C−40 Rc2 68
65 200 180 80 70〜 SU100 C−40 Rc2 1/2 68
75 200 180 93 70〜 VU100 C−40 Rc3 68
100 225 205 118 70〜 VU125 C−40 Rc4 68
125 255 235 145 70〜 VU150 C−40 Rc5 68
※Rcは管用テーパめねじ(JIS B 0203)を表します。

ボルト・丸小ネジ寸法表

部番 品名 サイズ 数量 備考
50 65 75 100 125
F ボルト M8×l ※ M8×l M8×l M8×l M8×l 3 六角ナット付
G 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 2
H 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 3
※標準ボルト長さ
 防水層の種類によってl寸法が異なります。
 アスファルト防水用
 l=35mm(適用防水層厚さ10mm〜12mm)
 シート防水用
 l=25mm(適用防水層厚さ3mm以下)
 上記以外の場合は防水層厚さをご指示ください。
