ステンレス鋳鋼製ルーフドレン

ステンレス鋳鋼製 融雪型 たて引き用 打込型

  • アスファルト防水用
  • シート防水用
  • ねじ込み式

ESSP-2S
使用場所:屋上

製品写真

ESSP-2S

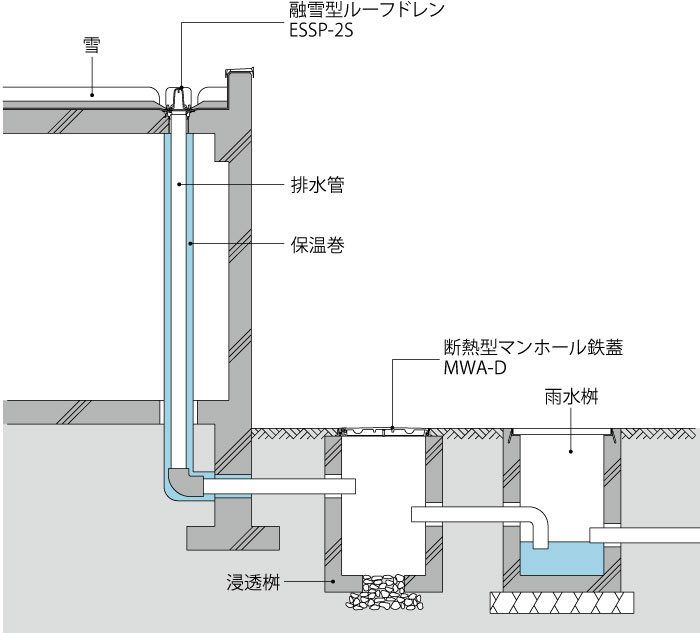

ESSP-2S 納まり図


ESSP-2S

拡大図

製品の特徴

  • ルーフドレンにカバーを設けることにより、排水管より伝わる建物等の熱でルーフドレンまわりの雪を融かします。
    ルーフドレンまわり及び排水管の凍結を防ぎ、建物を漏水事故から守ります。
    ステンレス及びステンレス鋳鋼製で優れた耐久性を示します。
  • ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。
  • ESSP-2S

製品図面

ESSP-2S


    部品構成

  1. ストレーナー
    材質:SCS13 処理:酸洗
  2. 防水層押え
    材質:SCS13 処理:酸洗
  3. 本体
    材質:SCS13 処理:酸洗
  4. カバー
    材質:SUS304 処理:バフ研磨
  5. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  6. スペーサー
    材質:硬質ポリ塩化ビニル
  7. ボルト
    材質:SUS304
  8. 丸小ネジ
    材質:SUS304

    付属部品

  • ●養生蓋
  • ●蝶ナット
  • ●長ネジボルト
  • ●位置決めプレート

    設計情報

  • デッキプレート打込型も対応可能です。
    保護防水または露出防水のどちらにも使用できます。

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
  • <例>ESSP-2S-75 C=80

寸法表<単位:mm>

呼称 A a B C スペーサー ねじ径d E t H1 H2
規格 長さS
50 165 145 180 70〜 SU 75 C−40 Rc2 10 1.5 145 155
65 200 180 180 70〜 SU100 C−40 Rc2 1/2 10 1.5 145 155
75 200 180 180 70〜 VU100 C−40 Rc3 10 1.5 145 155
100 225 205 180 70〜 VU125 C−40 Rc4 10 1.5 145 155
125 255 235 255 70〜 VU150 C−40 Rc5 10 1.5 187 197
150 280 260 255 70〜 LP180 C−40 Rc6 10 1.5 187 197
※Rcは管用テーパめねじ(JIS B 0203)を表します。

ボルト・丸小ネジ寸法表

部番 品名 サイズ 数量 備考
50 65 75 100 125 150
F ボルト M8×40 M8×40 M8×40 M8×40 M8×40 M8×40 3 六角ナット付
G 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 2

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=70〜200 C=201〜500
ESSP−2S−50  46,800 47,300 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSP−2S−65  50,700 51,200 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSP−2S−75  59,000 59,500 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSP−2S−100  65,200 65,700 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSP−2S−125  94,600 95,100 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSP−2S−150  115,400 115,900 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
