ステンレス鋳鋼製ルーフドレン

よこ引き用 打込型 ねじ込み式

塗膜防水用
モルタル防水用
製品符号:ESXG
使用場所:屋上

製品写真

ESXG

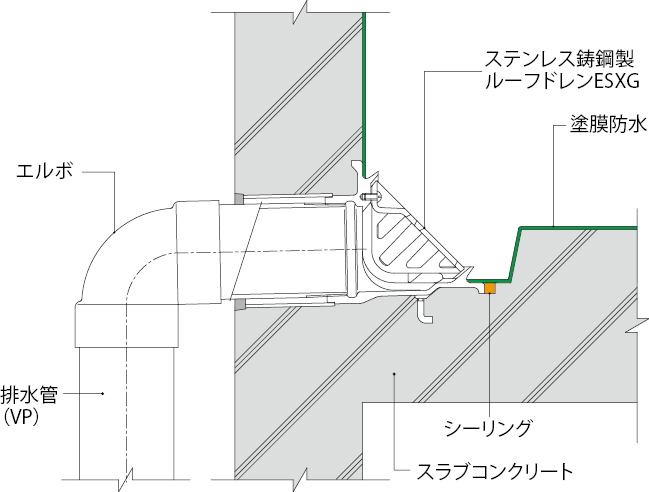

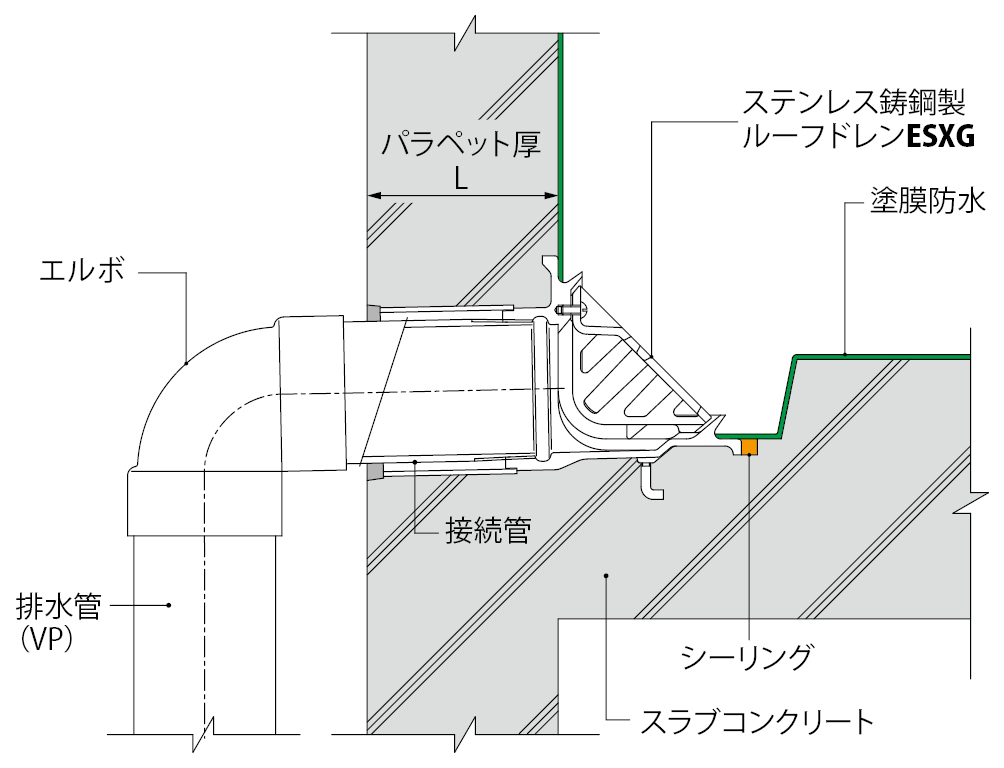

ESXG-100 納まり図

ESXC

拡大図


製品図面

ESXG

部品構成

  1. ストレーナー
    材質:SCS13
    処理:酸洗
  2. 本体
    材質:SCS13
    処理:酸洗
  3. アンカー
    材質:SWRM8
    処理:りん酸塩被膜
  4. 丸小ねじ
    材質:SUS304
  5. スペーサー
    材質:硬質ポリ塩化ビニル

付属部品

  1. 養生シート
  2. 蝶ナット
  3. 固定プレート
  4. 長ねじボルト
  5. 位置決めプレート
  6. サカメ釘

設計情報

  1. レベル調節機能付タイプも設定しております。

注文・発注情報

  1. ご注文の際はL寸法(パラペット厚)をご指示ください。
    <例>ESXG-100 L=150

寸法表<単位:mm>

呼称 A C ねじ径d E F L スペーサー G h I J
規格 長さS
50 100 160 Rc2 32 20 80〜 VU 65 L−35 72 18 127 15
75 115 180 Rc3 35 20 80〜 SU100 L−35 87 31 147 15
100 140 210 Rc4 40 20 80〜 SU125 L−40 112 44 177 15
125 165 240 Rc5 44 22 80〜 LP150 L−50 136 56 205 15
150 190 260 Rc6 50 26 80〜 LP180 L−55 161 67 225 15
※Rcは管用テーパめねじ(JIS B 0203)を表します。

丸小ねじ寸法表

部番 品名 サイズ 数量 備考
50 75 100 125 150
C 丸小ねじ M6×12 M6×12 M6×12 M6×12 M6×12 1

価格

製品名 価格(円/個) 図面・施工要領書等
L=80〜200 L=201〜500
ESXG-50 38,500 39,000 cad図面dxf図面DWG図面ご使用願い図施工要領書施工要領書
ESXG-75 59,700 60,200 cad図面dxf図面DWG図面ご使用願い図施工要領書施工要領書
ESXG-100 62,500 63,000 cad図面dxf図面DWG図面ご使用願い図施工要領書施工要領書
ESXG-125 99,200 99,700 cad図面dxf図面DWG図面ご使用願い図施工要領書施工要領書
ESXG-150 148,800 149,300 cad図面dxf図面DWG図面ご使用願い図施工要領書施工要領書
※価格には消費税は含まれておりません。
