ルーフドレン

鋳鉄製 たて引き用 打込型

  • 塗膜防水用
  • 差し込み式

ETR-1
使用場所:バルコニー、廊下、踊場

製品写真

ETR−1

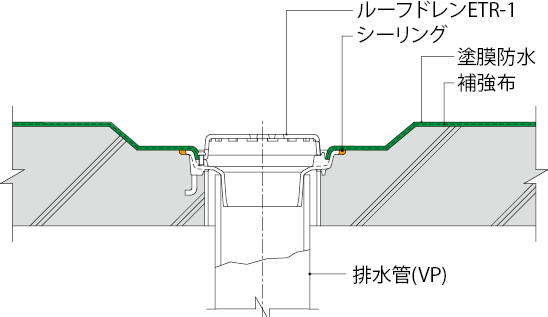

ETR-1-75 納まり図


ETR−1

拡大図

製品の特徴

  • 塗膜防水専用のコンパクトタイプです。
  • 従来品よりも壁際に設置できます。
  • バルコニー・外廊下など排水量の少ない場所に適します。
  • 本体・ストレーナーの色はグレーです。

製品図面

ETR−1


    部品構成

  1. ストレーナー
    材質:FC150 処理:樹脂系塗装
  2. 本体
    材質:FC150 処理:樹脂系塗装
  3. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  4. スペーサー
    材質:硬質ポリ塩化ビニル
  5. 丸小ネジ
    材質:C2700

    付属部品

  • 養生蓋
  • 養生蓋押えプレート
  • 蝶ナット
  • 長ネジボルト
  • 位置決めプレート

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
    <例>ETR-1-100 C=90

    リバーシブル養生蓋の特徴

  • 専用のリバーシブル養生蓋が付属します。コンクリート打設時に本体に被せてご使用ください。
    この養生蓋は2通りの使用方向があります。必要に応じて使い分けてください。
  • (1)シーリング用溝を設けシーリングを施す場合


  • 本体外周部にシーリング用溝が形成されます。 この溝にシーリング材を注入することができます。 新たに目地用型枠を装着する必要はありません。
    ※打込レベル確認用ラインに従ってコンクリートを打設してください。

  • (2)シーリングを行わず防水を施す場合


  • シーリング用溝は形成されません。 シーリングを行わず防水材を塗掛ける際にはこの方向でご使用ください。


寸法表<単位:mm>

呼称 A a B1 C スペーサー規格 スペーサー長さS D H1
75 160 142 120 70~ VU100 C-25 71 19
100 185 167 140 70~ VU125 C-25 94 19

丸小ネジ寸法表

部番 品名 サイズ75 サイズ100 数量 備考
D 丸小ネジ M6×12 M6×12 2

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=70〜200 C=201〜500
ETR−1−75 3,400 3,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
ETR−1−100  4,400 4,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
