アルミニウム製ルーフドレン

アルミニウム製(本体:鋳鉄製) たて引き用 木付け用

  • シート防水用
  • ねじ込み式

EWHSP-2
使用場所:屋上

製品写真

EWHSP-2

製品の特徴

  • ストレーナー、防水層押えをアルミニウム合金製(色:グレー)とし、防錆性・美観性を向上させた製品です。本体は鋳鉄製 (色:黒)です。
  • ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。
  • EWSHP-2

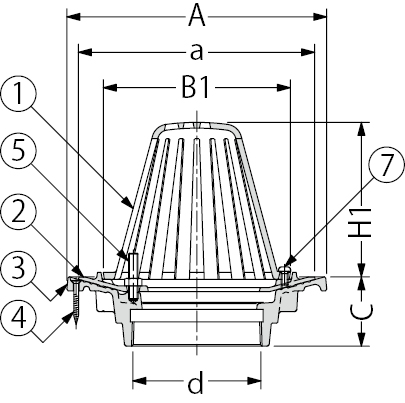

製品図面

EWHSP-2


    部品構成

  1. ストレーナー
    材質:ADC12
    処理:樹脂系塗装
  2. 防水層押え
    材質:ADC12
    処理:樹脂系塗装
  3. 本体
    材質:FC150
    処理:樹脂系塗装
  4. 木ねじ
    材質:SUS304
  5. ボルト
    材質:C3602W
  6. 丸小ねじ
    材質:SUS304

木下地加工寸法<単位:mm>



呼称 D1 D2
75 220 155
100 245 180


寸法表<単位:mm>

呼称 A a B1 C ねじ径d H1
75 200 180 137 60 Rc3 104
100 225 205 162 60 Rc4 134
※Rcは管用テーパめねじ(JIS B 0203)を表します。

木ねじ・ボルト・丸小ねじ寸法表

部番 品名 サイズ 数量 備考
75 100
C 木ねじ 4.1×38 4.1×38 4
D ボルト M8×40 M8×40 3 六角ナット付
F 丸小ねじ M6×12 M6×12 2

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面等
EWHSP−2−75 8,700 cad図面dxf図面DWG図面DWG図面 ご使用願い図
EWHSP−2−100 10,000 cad図面dxf図面DWG図面DWG図面 ご使用願い図
