鋳鉄製ルーフドレン

防水層張掛け幅50mm よこ引き用 木付け用 ねじ込み式

シート防水用
製品符号:EWXS-L
使用場所:バルコニー・庇・屋上

製品写真

EWXS-L


納まり図

EWXS-L

製品の特徴

  • シート防水専用のルーフドレンです。
  • 耐水合板の厚さ(12mm)と、ルーフドレン本体外周の高さを合わせることで、防水層がきれいに納まり、漏水事故が起こりにくい形状としています。
  • 防水層張掛け幅を50mm確保しています。防水層との密着性が向上し、漏水を防ぐことができます。
  • 防水シートがなじみやすいよう、本体コーナー入隅部のRを小さくしています。
  • 防水層押えの防水シート接触端面のエッジ部をR形状とすることで、防水シートを傷つけません。

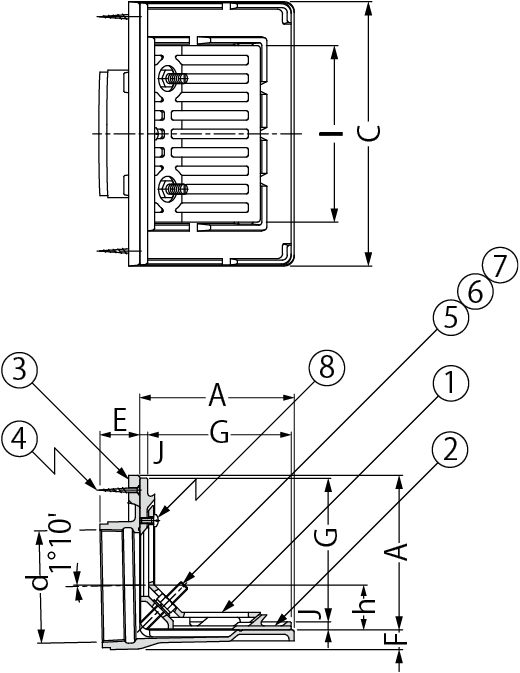

製品図面

EWXS-L

    部品構成

  1. ストレーナー
    材質:FC150
    処理:樹脂系塗装
  2. 防水層押え
    材質:FC150
    処理:樹脂系塗装
  3. 本体
    材質:FC150
    処理:樹脂系塗装
  4. 木ねじ
    材質:SUS304
  5. ボルト
    材質:SUS304
  6. ばね座金
    材質:SUS304
  7. 平座金
    材質:SUS304
  8. 丸小ねじ
    材質:SUS304

    付属部品

  • スパナ

本体コーナー部寸法

木下地加工寸法<単位:mm>


呼称 a b c r e
75 255 145 114 R57 114
100 285 170 140 R70 140
呼称 f g j k
75 42 140 80 12
100 55 170 110 12

設計情報

  1. ばね座金により防水シートを押える構造です。

施工情報

  1. 防水層押えを固定するためのスパナが付属します。

寸法表<単位:mm>

呼称 A C ねじ径d E F G h I J
75 130 235 Rc3 35 20 119 31 147 8
100 155 265 Rc4 40 20 144 44 177 8
※Rcは管用テーパめねじ(JIS B 0203)を表します。

木ねじ・ボルト・丸小ねじ寸法表

部番 品名 サイズ75 サイズ100 数量 備考
C 木ねじ 4.1×38 4.1×38 2
D ボルト M10×70 M10×70 2 六角ナット付
E ばね座金 呼び10 呼び10 2
F 平座金 呼び10 呼び10 2 丸並
G 丸小ねじ M6×12 M6×12 1

価格

製品符号−呼称 価格(円/個) 図面・施工要領書等
EWXS-L-75 15,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書施工要領書
EWXS-L-100 19,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書施工要領書
※価格には消費税は含まれておりません。
