ルーフドレン

鋳鉄製 防水層張掛け幅50mm よこ引き用 木付け用

  • シート防水用
  • ねじ込み式

EWXS
使用場所:屋上

製品写真

EWXS

製品の特徴

  • シート防水専用のルーフドレンです。
  • 耐水合板の厚さ(12mm)と、ルーフドレン本体外周の高さを合わせることで、防水層がきれいに納まり、漏水事故が起こりにくい形状としています。
  • 防水層張掛け幅を50mm確保しています。防水層との密着性が向上し、漏水を防ぐことができます。
  • 防水シートがなじみやすいよう、本体コーナー入隅部のRを小さくしています。
  • 防水層押えの防水シート接触端面のエッジ部をR形状とすることで、防水シートを傷つけません。

EWXS 納まり図


EWXS

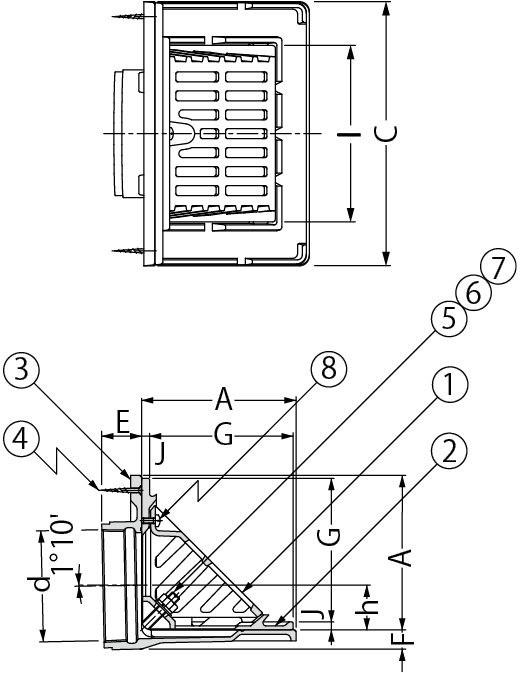

製品図面

EWXS


    部品構成

  1. ストレーナー
    材質:FC150 処理:樹脂系塗装
  2. 防水層押え
    材質:FC150 処理:樹脂系塗装
  3. 本体
    材質:FC150 処理:樹脂系塗装
  4. 木ネジ
    材質:SUS304
  5. ボルト
    材質:SUS304
  6. ばね座金
    材質:SUS304
  7. 平座金
    材質:SUS304
  8. 丸小ネジ
    材質:SUS304

    付属部品

  1. スパナ

    本体コーナー部寸法


    EXA−6

木下地加工寸法<単位:mm>


呼称 a b c r e
75 255 145 114 R57 114
100 285 170 140 R70 140

呼称 f g j k
75 42 140 80 12
100 55 170 110 12

    設計情報

  • ばね座金により防水シートを押える構造です。

    施工情報

  • 防水層押えを固定するためのスパナが付属します。

寸法表<単位:mm>

呼称 A C ねじ径d※ E F G h I J
75 130 235 Rc3 35 20 119 31 147 8
100 155 265 Rc4 40 20 144 44 177 8
※Rcは管用テーパめねじ(JIS B 0203)を表します。

木ネジ・ボルト・丸小ネジ寸法表

部番 品名 サイズ75 サイズ100 数量 備考
C 木ネジ 4.1×38 4.1×38 2
D ボルト M10×60 M10×60 2 六角ナット付
E ばね座金 呼び10 呼び10 2
F 平座金 呼び10 呼び10 2 丸並
G 丸小ネジ M6×12 M6×12 1

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
EWXS−75 9,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書施工要領書
EWXS−100 11,100 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書施工要領書
