ルーフドレン

鋳鉄製 よこ引き用 断熱材付 鋼製下地断熱屋根工法用

  • シート防水用
  • ねじ込み式


EXC-6D
H=30(屋根断熱材厚さ35mm用)
H=40(屋根断熱材厚さ50mm用)

製品写真

EXC−6D

※写真・図面はH=40です。H=30は固定金具の形状が異なります。

EXC-6D-100 H=40 納まり図


製品の特徴

  • ルーフドレンを周囲の仕上面より約10mm下げて設置できるため、緩勾配の屋根においても、排水性に優れます。
  • 断熱材と塩ビ被覆鋼板を付属し、施工が迅速に行えます。
  • EXCの断熱材付 鋼製下地断熱屋根工法用です。

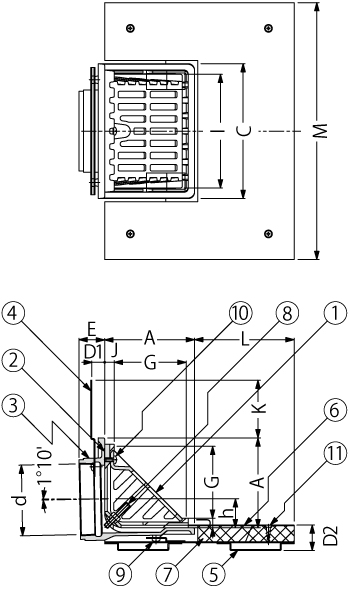

製品図面


    部品構成

  1. ストレーナー
    材質:FC150 処理:樹脂系塗装
  2. 防水層押え
    材質:FC150 処理:樹脂系塗装
  3. 本体
    材質:FC150 処理:樹脂系塗装
  4. 固定金具A
    材質:SGHC
  5. 固定金具B
    材質:SGHC
  6. 塩ビ被覆鋼板
  7. 断熱材
    材質:硬質ウレタンフォーム 25mm厚
  8. ボルト
    材質:C3602
  9. 丸小ネジ
    材質:SS400 処理:電気亜鉛めっき
  10. 丸小ネジ
    材質:C2700
  11. 皿タッピンネジ
    材質:SS400 処理:電気亜鉛めっき

    注文・発注情報

  • ご注文の際はH=30または、H=40をご指示ください。
    <例>EXC-6D-75 H=30

寸法表<単位:mm>

呼称 A C D1 D2(H=30) D2(H=40) ねじ径d※1 E G h I J K L M
75 115 180 20 27 40 Rc3 35 87 31 147 15 90 155 370
100 140 210 20 27 40 Rc4 40 112 44 177 15 90 155 400
125 165 240 20 27 40 Rc5 44 136 56 205 15 90 155 430
150 190 260 20 27 40 Rc6 50 161 67 225 15 90 155 450
200 250 340 20 27 40 PT8 68 216 83 303 19 90 155 530
※1.Rc.PTは管用テーパめねじ(JIS B 0203)を表します。

ボルト・丸小ネジ寸法表

部番 品名 サイズ75 サイズ100 サイズ125 サイズ150 サイズ200 数量 備考
G ボルト M8×50 M8×50 M8×50 M10×50 M10×50 2 六角ナット付
H 丸小ネジ M6×8 M6×8 M6×8 M6×8 M6×8 4
I 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×16 1(2)
J 皿タッピンネジ 呼び5×30 呼び5×30 呼び5×30 呼び5×30 呼び5×30 4
( )内は呼称200を示します。

価格(消費税は含まれておりません)

製品符号−呼称 H=30 H=40
価格(円/個) 図面・施工要領書等 価格(円/個) 図面・施工要領書等
EXC−6D−75 17,200 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 施工要領書 20,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 施工要領書
EXC−6D−100 18,800 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 施工要領書 22,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 施工要領書
EXC−6D−125 25,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 施工要領書 29,100 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 施工要領書
EXC−6D−150 37,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 施工要領書 40,800 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 施工要領書
EXC−6D−200 89,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 施工要領書 93,100 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 施工要領書
