格子パネル

屋外用 FRP格子パネル 長方形タイプ

FP-2J

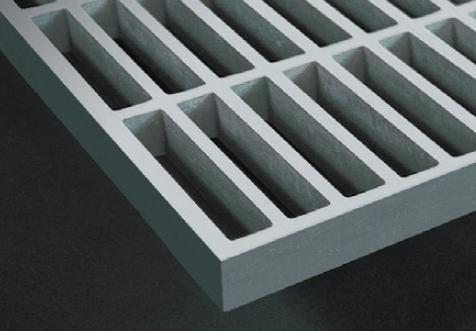

製品写真

FP-2J

製品の特徴

  • FRPとは、熱硬化性樹脂をガラス繊維で強化した、軽くて非常に強度に優れた素材です。
  • プラントや工場、ビルの床材、天井ルーバー、間仕切り、フェンスなど、様々な用途でお使いいただけます。
  • 軽量なため、設置工事が容易です。切断加工も簡単で、現場合わせが行いやすいです。
  • 電気絶縁性が良く、また非磁性のため、使用場所を選びません。
  • カネソウでは、社団法人強化プラスチック協会の会員となり、安心してお使いいただけるFRP格子パネルを提供しております。

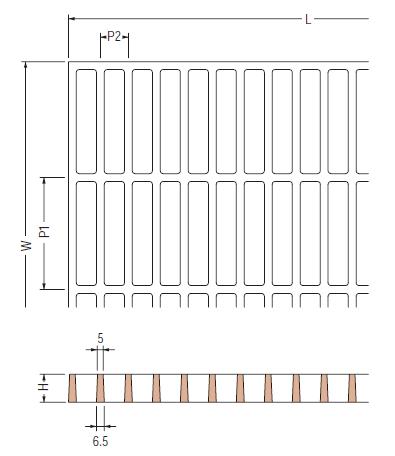

製品図面

FP-2J

    設計情報等

  • 強度:3.5kN/u時
    たわみ 最大スパン
    スパン/300以下 670mm
    スパン/200以下 760mm
  • 定尺内での切断加工が可能です。
  • 素材色はグレーです。素材色はパネルにより、濃淡が発生する場合があります。

使用上の注意

  • 変形や燃焼の恐れがありますので火に近づけないでください。
  • 取付等の際、ガラス繊維が露出する場合があり危険ですので作業の際には必ず保護手袋を着用してください。
  • 歩行や載荷物等で擦れるような場合は、表面が摩耗することがありますので使用頻度によっては、緩衝材等で保護をしてご使用ください。
  • 製品の移動/施工時に落下させたり、衝撃を与えないでください。損傷する恐れがあります。割れや破損が生じた場合は「割れ」や「破損」により強度上問題が出るケースにおいては、新品と交換してください。
  • 長期に設置または放置した場合、変色や繊維が露出する場合があります。このような場合繊維が刺さったり、衣服を汚す場合がありますので表面を塗装して保護するか、新品と交換してください。
  • 積載荷重は3.5kN/uです。この荷重条件において許容たわみ量以下となるよう、支持スパンの最大値を守ってください。
  • 施工条件によっては風切り音が発生する場合があります。ご採用にあたってはご留意ください。
  • カタログ掲載の施工写真は参考例となります。実際のご採用では条件によりご使用いただけない場合もありますのでご注意ください。
  • ご家庭のベランダ等床材としてご使用になる場合は、必ずスリッパ等の履物をご使用ください

寸法表<単位:mm>

呼称 W L H P T 質量(kg/u)
2525 1007 3007 25 100 25 12
取付金具の寸法はこちらをご覧ください。




製品符号−呼称 図面等
FP-2J−2525 cad図面dxf図面DWG図面DWG図面ご使用願い図

品名 適合サイズ
取付金具 F1-25P 2525用
取付金具 F2-1P 2525用
連結金具 F5-25P 2525用
取付金具 F6-25 2525用
