カラー舗装用みぞ蓋

タイル用 充填深さ40mm 鋳鉄製 側溝用

GHM-14

製品写真

GHM-14

製品の特徴

  • 舗装材を充填できるダクタイル鋳鉄製の排水みぞ蓋です。
  • 鋳鉄の目地は落ち着いた空間になじみます。
  • スリット排水目地のすきまは6.5mmで、排水口を意識せずに通行できます。
  • タイル目地割に適した蓋長さ600mmです。
  • 強度はT-14用で、総重量14,000kgfまでの車両の乗り入れが可能です。
    カラー舗装用みぞ蓋の強度基準はこちらをご覧ください。

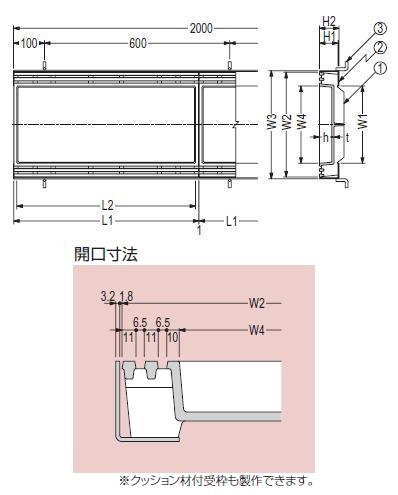

製品図面

GHM-14



    部品構成

  1. 蓋 材質:FCD500
       処理:樹脂系塗装
  2. 受枠 材質:SPHC
         処理:樹脂系塗装
  3. アンカー 材質:SS400
            処理:樹脂系塗装

    注文・発注情報

  • 蓋の開閉には、E型ハンドルをご使用ください。


寸法表<単位:mm>

みぞ幅 呼称 W1 W2 W3 W4 L1 L2 H1 H2 h t 開口面積(mm2
150 2560 150 240 250 150 599 579 60 63.2 40 6 13,390
200 3060 200 290 300 200 599 579 60 63.2 40 7 13,390
250 3560 250 340 350 250 599 579 60 63.2 40 7 13,390
300 4060 300 390 400 300 599 579 60 63.2 40 7 13,390


質量・破壊荷重・適用荷重<接触圧子:200×500>

呼称 蓋質量(kg) 舗装材充填時の蓋質量(約・kg) 適用荷重 衝撃 破壊荷重
2560 12 21 T-14 i=0.1 242kN(24,700kgf)以上
3060 15 28 T-14 i=0.1 242kN(24,700kgf)以上
3560 18 36 T-14 i=0.1 242kN(24,700kgf)以上
4060 20 39 T-14 i=0.1 242kN(24,700kgf)以上


価格(消費税は含まれておりません)

みぞ幅 製品符号 呼称 価格(円/m) 図面
150 GHM-14 2560 22,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図
200 GHM-14 3060 26,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
250 GHM-14 3560 30,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図
300 GHM-14 4060 34,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図

受枠 価格(消費税は含まれておりません)

製品符号 価格(円/m) 備考
スチール製受枠 L60G 3,700
