製品の特徴

• 滑り止め模様は、鋳物素材の質感を活かした梨地模様です。

• 蓋の開口幅は5mmの細目タイプで、車椅子やベビーカーなどの通行にも安心です。
• 側溝用蓋 GQM、スリット蓋 VGQMと同意匠です。
• 車両総重量25トン、20トンなどで1輪荷重5トンまでの車両の通行が可能です。ただし、車道には適しません。

製品図面

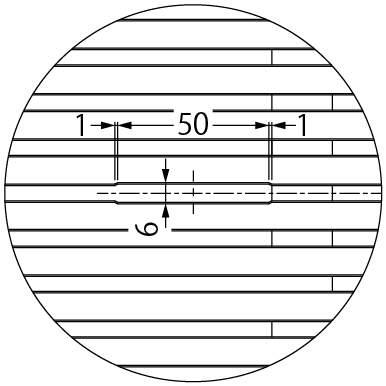

ハンドル差込部詳細図

蓋の開閉を行うための、ハンドル差込用スリットを、蓋本体に2ヶ所設けています。
ハンドル差込部は、開口幅6mmとなります。

蓋寸法図

受枠との納まり

部品構成

1. 蓋
   材質：FCD500
   処理：樹脂系塗装
2. 受枠
   材質：SPHC
   処理：樹脂系塗装
3. 鎖
   材質：SWRM
   処理：溶融亜鉛めっき

別売部品

• 開閉ハンドル E型

寸法表＜単位：mm＞

呼称	A	B	C	h	t	鎖
450	450	500	510.4	32	15	φ6×500
500	500	550	560.4	32	15	φ6×500

質量・破壊荷重・適用荷重＜接触圧子：200×500＞

呼称	質量(kg)	破壊荷重	適用荷重
450	23	220kN（22,449kgf）以上	※輪荷重5トン
500	30	220kN（22,449kgf）以上	※輪荷重5トン

※輪荷重5トンについて
車両制限令では、道路を走行できる車両の、1輪あたりの最大荷重は、5トン（5,000kgf）までと規定されています。1輪荷重5,000kgfまでの車両等の乗り入れが可能です。車道には適しません。

価格

製品符号−呼称	価格（円/組）	図面･施工要領書等
GQC-R5-450	42,200
GQC-R5-500	49,500

製品符号	価格（円/本）
E型ハンドル	2,000

※価格には消費税は含まれておりません。
